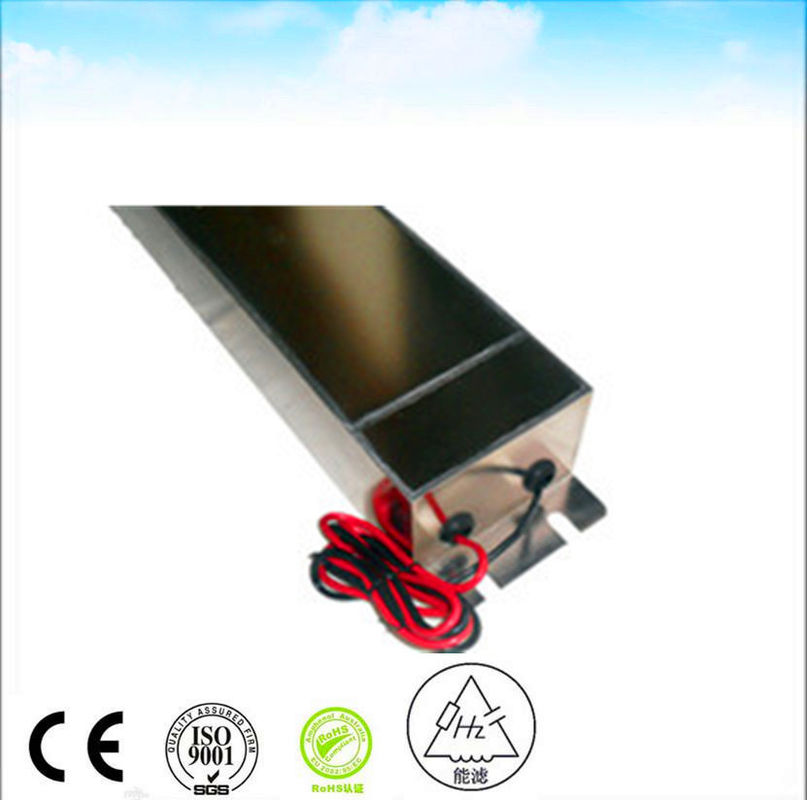

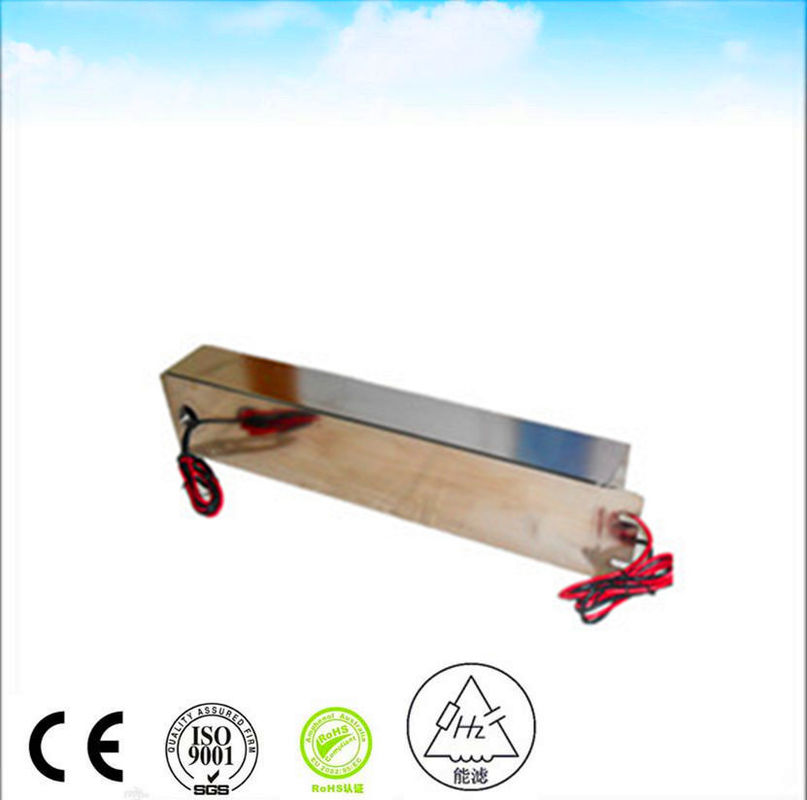

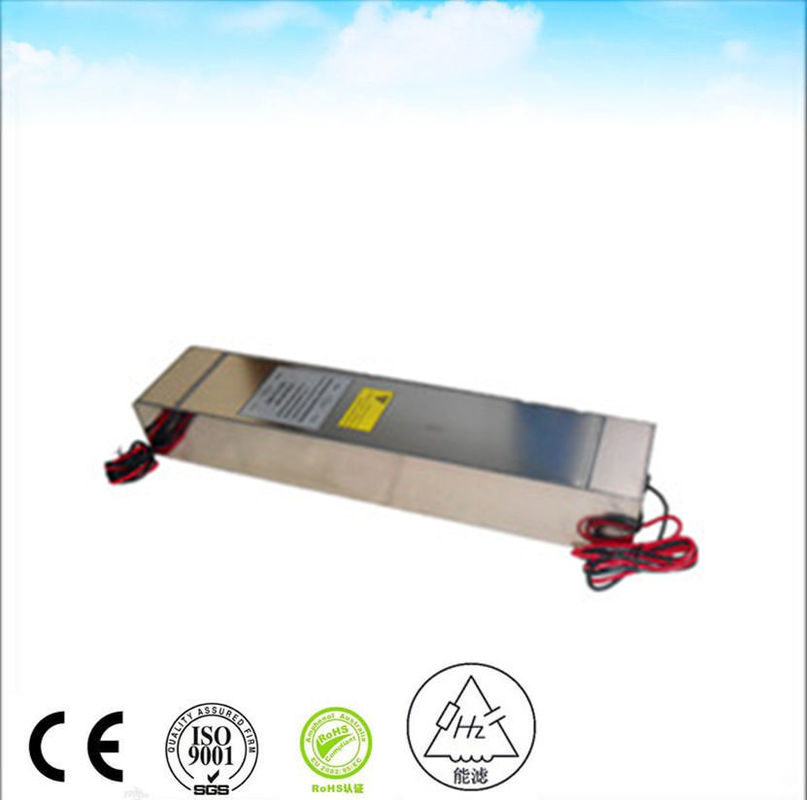

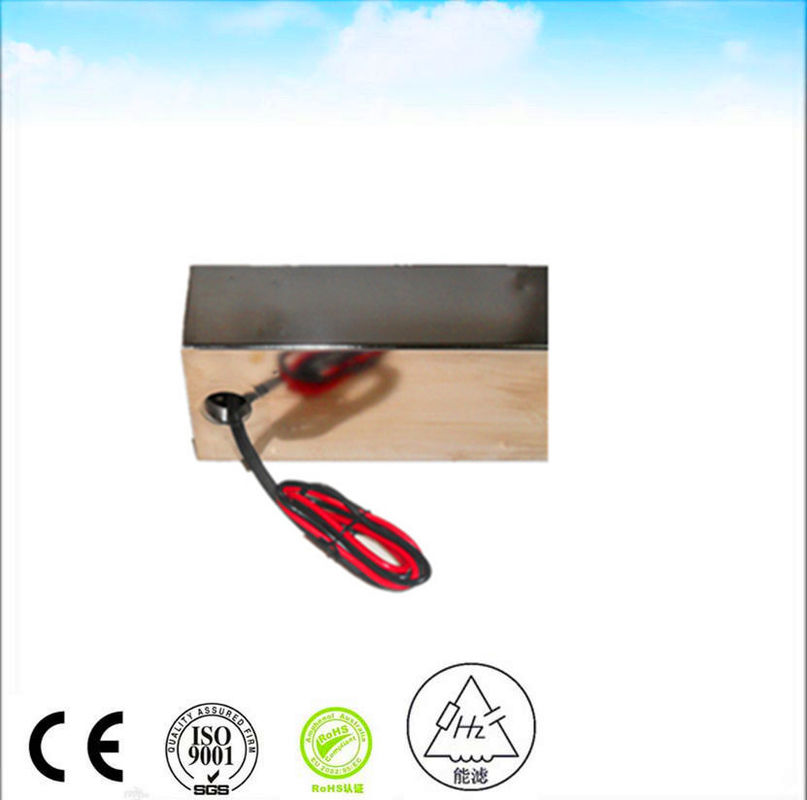

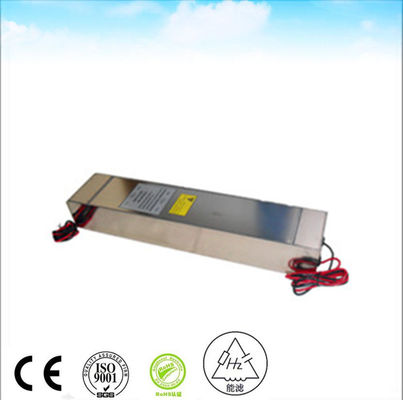

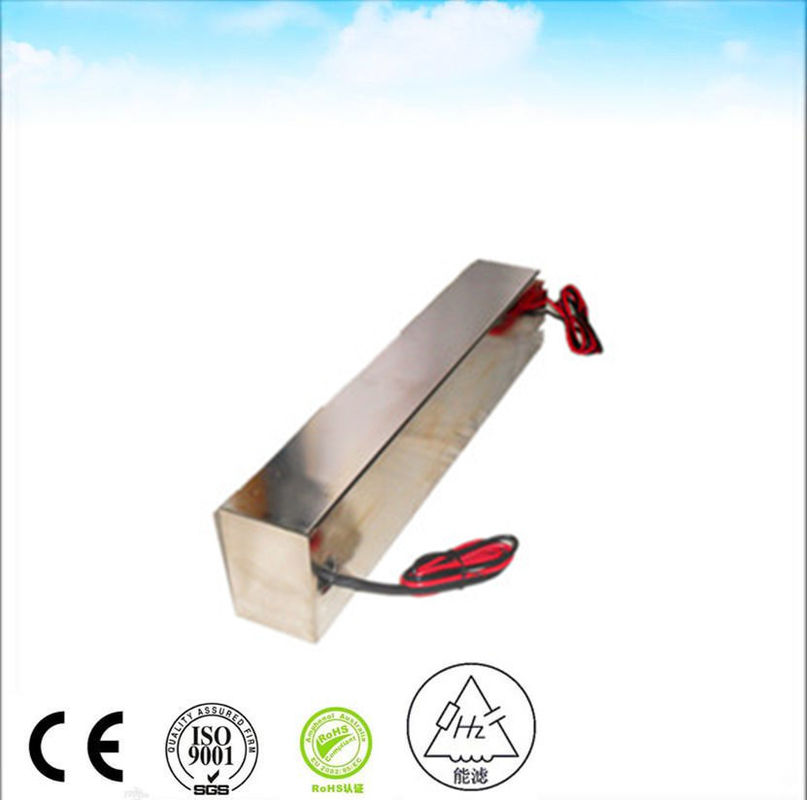

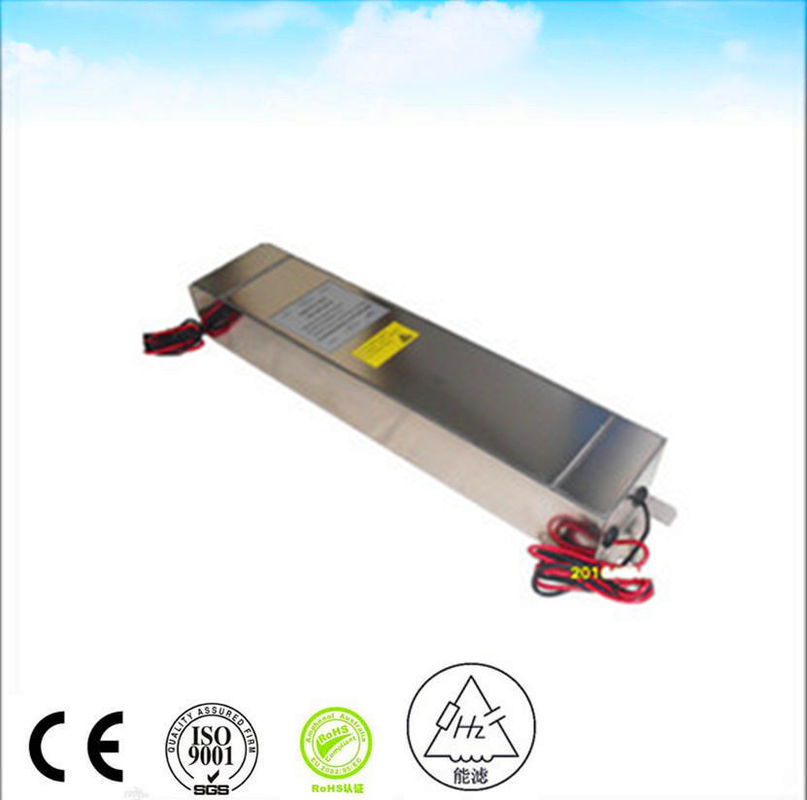

50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

50A 250VAc Conception du filtre de ligne Emi Pour la chambre de blindage RF et la chambre anéchoïque

Produits - Absorbeur de carreaux de ferrite
  • Mettre en évidence

    250vAc filtre secteur pour l'audio

    ,

    ligne conception à C.A. de filtre d'IEM

    ,

    ligne filtre à C.A. 50A d'IEM

  • Taper
    Filtre EMI
  • Fonction de transfert
    Passe-bas
  • Type de colis
    Trou traversant
  • Fréquence centrale nominale
    50/60 Hz
  • Bande passante de 3 dB
    14K
  • Perte d'insertion
    100 dB
  • Impédance d'entrée
    50 ohms
  • Atténuation de la bande d'arrêt
    100 dB
  • Tension nominale
    120/250VAC
  • Courant nominal
    16A 30A
  • Fréquence de fonctionnement
    50/60 Hz
  • application
    Pièce d'armature de rf
  • Port
    Shanghai
  • Lieu d'origine
    La Chine
  • Nom de marque
    nenglv
  • Certification
    CE RoHS
  • Numéro de modèle
    HZ-2X50C5
  • Quantité de commande min
    >Morceaux =1
  • Prix
    $300.00
  • Détails d'emballage
    PCs 1 dans un carton le poids brut est au sujet de 20Kg
  • Capacité d'approvisionnement
    100 morceaux/morceaux par Semaine

50A 250VAc Conception du filtre de ligne Emi Pour la chambre de blindage RF et la chambre anéchoïque

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
Obtenir le prix Causez Maintenant

250VAC 50A EMI filtrage de la ligne électrique

Conseils de montage du filtre EMI

Les câbles et le câblage à l'intérieur d'un système, y compris les câbles d'alimentation d'entrée, peuvent agir comme une antenne pour le bruit à haute fréquence (10 ̊s de MHz et plus) les irradiant à travers l'air ainsi que les ramasser.Cela peut poser un sérieux défi pour atténuer les émissions radiées ainsi que les émissions conduites à haute fréquence.Le bruit de fréquence plus élevée (10 ̊s pf MHz et plus) filtré par le circuit filtrant peut être repairé de l'autre côté (câbles) via le mode irradié.Cela rend l'installation du filtre assez critiqueEn gardant à l'esprit les recommandations suivantes pour l'installation du filtre EMI, on peut assurer une bonne performance du filtre EMI:



  • Montez le filtre à un endroit où les câbles doivent être les plus courts.
  • Lorsque l'objectif est l'atténuation du bruit, montez le filtre aussi près que possible de la source EMI, qu'il s'agisse d'un lecteur, d'une source d'alimentation ininterrompue, d'un onduleur ou d'un autre composant.plus le câblage est disponible pour que le bruit se propage.
  • Pour être conforme à l'EMI, installer le filtre le plus près possible du point d'entrée de puissance (POE).
  • La cloison monte le filtre sur le châssis au point d'entrée d'alimentation avec un blindage approprié, créant ainsi une bonne isolation entre les entrées et les sorties.
  • Si le montage d'une cloison n'est pas possible, les câbles à l'entrée du filtre doivent être aussi courts que possible et les câbles d'entrée doivent être protégés, si nécessaire.
  • Pour les applications MIL, utilisez le connecteur de qualité MIL installé directement sur la boîte à filtres et montez-le en cloison sur le châssis.
  • Le câblage de sortie du filtre de bouclier s'il capte le bruit de l'intérieur du système.
Voltage nominale 250 VAC
Courant nominé 30 A
La fréquence de fonctionnement 50 à 60 Hz
Baisse de tension Moins de 1 V
Surcharge 140% du courant nominal pendant 15 minutes
Distorsion harmonique Moins de 2% au plein courant nominal
Courant de fuite ≤ 0,2A@380/230VAC et 50 Hz
Voltage résistant diélectrique La fréquence d'écoulement de l'appareil doit être supérieure ou égale à la fréquence de l'appareil.
Résistance à l'isolation en courant continu Selon la méthode MIL-STD-202 202
Résistance à l'usure Conformément à la méthode 211 de la norme MIL-STD-202
Hausse de température Conformément au MIL-F-15733
Perte d'insertion ≥ 100 dB@14K-40 GHz conformément à la norme MIL-STD-220A, sous charge
Classification climatique Le 25/070/21



50A 250VAc Conception du filtre de ligne Emi Pour la chambre de blindage RF et la chambre anéchoïque 0
