100A 380V Ac Entrée Emi Filtre Conception de la chambre anéchoïque

Produits

filtre de ligne électrique d'IEM

Absorbeur de carreaux de ferrite

Folie de cuivre de blindage RF

Ventilation de l'air de nid de miel

Contactez-nous

emcfilter18@gmail.com

+86-519-88055165

Contactez maintenant

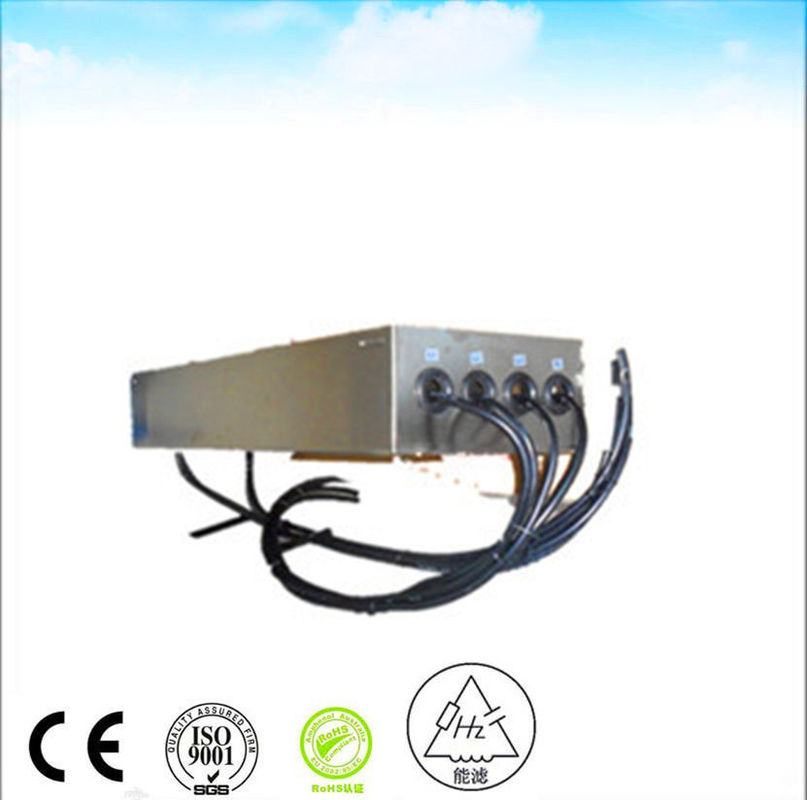

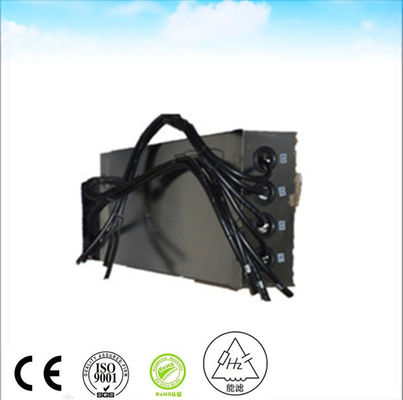

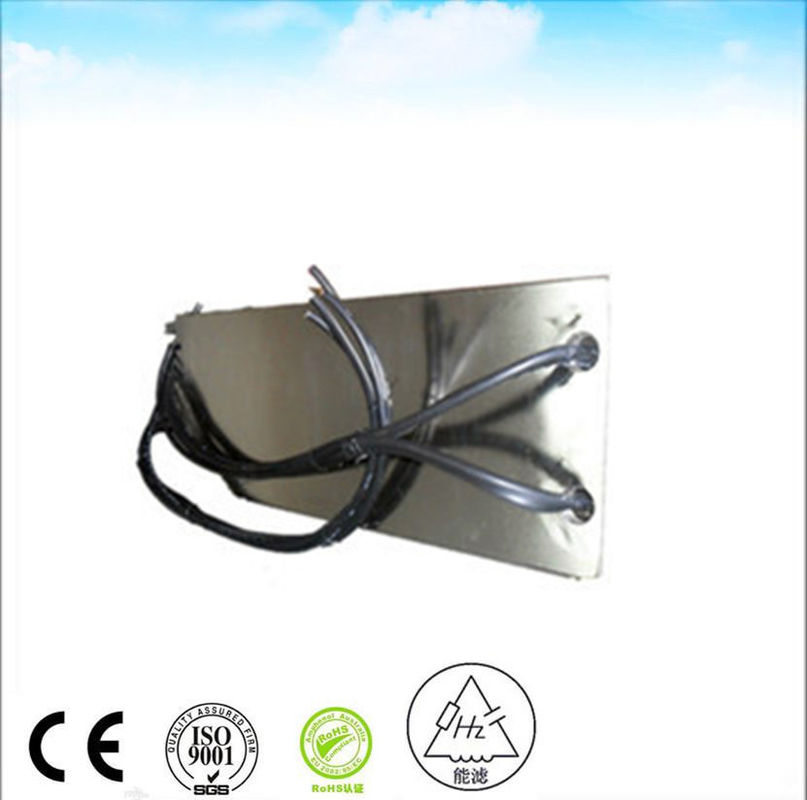

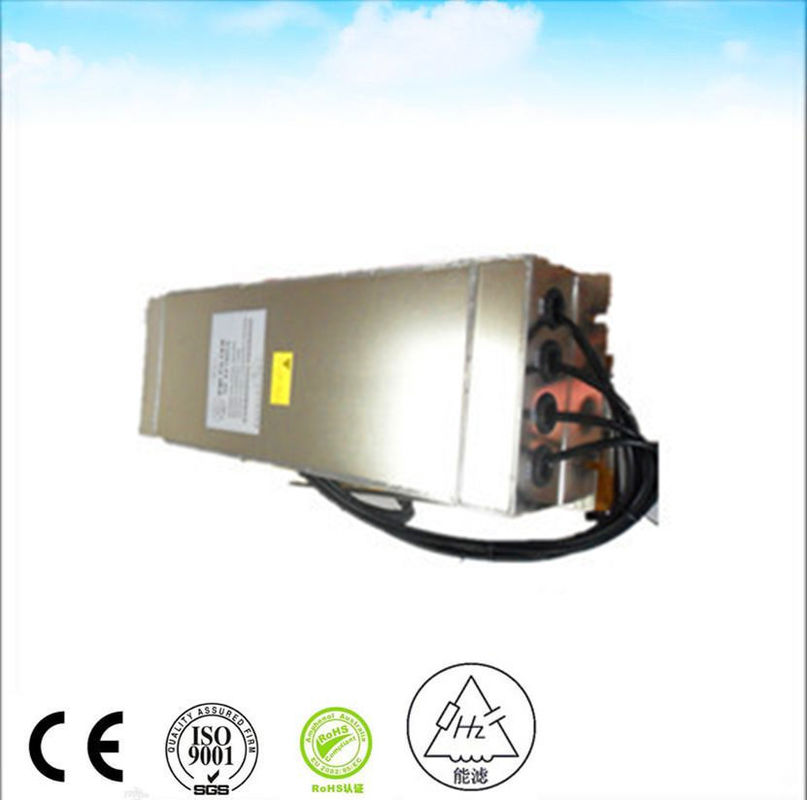

100A 380V Ac Entrée Emi Filtre Conception de la chambre anéchoïque

MOQ:	>Morceaux =1
Prix:	$500.00
Standard Packaging:	PCs 1 dans un carton le poids brut est au sujet de 30Kg
Supply Capacity:	100 morceaux/morceaux par Semaine

Detail Information

Product Description

Detail Information

Lieu d'origine

La Chine

Nom de marque

nenglv

Certification

Numéro de modèle

HZ-4X100C5

Taper:

Filtre EMI

Fonction de transfert:

Passe-bas

Type de colis:

Trou traversant

Fréquence centrale nominale:

50/60 Hz

Bande passante de 3 dB:

Perte d'insertion:

100 dB

Impédance d'entrée:

50 ohms

Atténuation de la bande d'arrêt:

100 dB

Tension nominale:

380 VCA

Courant nominal:

Fréquence de fonctionnement:

50/60 Hz

Application:

Pièce d'armature de rf

Port:

Shanghai

Mettre en évidence:

C.A. 380V a entré Emi Filter

C.A. 100A a entré Emi Filter

Le C.A. a entré Emi Filter Design

Product Description

Filtre d'alimentation EMI 380VAC 100A blindage RF

Un filtre de ligne est le type de filtre électronique placé entre un équipement électronique et une ligne externe à celui-ci, afin d'atténuer les radiofréquences conduites - RFI, également connues sous le nom d'interférences électromagnétiques (EMI) - entre la ligne et l'équipement. En particulier, un filtre de ligne AC est utilisé entre la ligne d'alimentation AC et l'équipement (SMPS ou un circuit électronique).

Un filtre de ligne peut être utilisé pour atténuer les EMI dans les deux sens. Par exemple :

Émissions : Il peut être utilisé pour réduire les émissions conduites involontaires de l'équipement, à un niveau suffisamment bas pour passer les limites réglementaires (telles que la partie 15 de la FCC). Par exemple, dans les alimentations à découpage.
Immunité : Il peut être utilisé pour réduire le niveau d'EMI entrant dans l'équipement, à un niveau suffisamment bas pour ne pas provoquer de comportement indésirable. Par exemple, dans les équipements utilisés dans les installations d'émetteurs radio

L'atténuation des filtres de ligne est mesurée dans 2 domaines :

Mode commun - atténuation des signaux qui apparaissent identiquement sur chacun des fils traversant le filtre
Mode différentiel - atténuation des signaux qui apparaissent sur une seule des lignes

Pour chaque mode, l'atténuation est caractérisée sur le spectre de fréquences et mesurée en dB

Description du produit

TENSION NOMINALE	380 VAC
COURANT NOMINAL	100 A
Chute de tension	Moins de 1V
Surcharge	140% du courant nominal pendant 15 minutes

Distorsion harmonique	Moins de 2% à courant nominal maximal
Courant de fuite	≤0.2A@380/230VAC et 50Hz
Tension de tenue diélectrique	1000VDC (ligne à ligne) 1000VDC (ligne à boîtier)
Résistance d'isolement DC	Conformément à MIL-STD-202 Méthode 202

Résistance des bornes	Conformément à MIL-STD-202 Méthode 211
Élévation de température	Conformément à MIL-F-15733

Perte d'insertion	≥100dB@14K-40GHz Conformément à MIL-STD-220A, en condition de charge
Classification climatique	25/070/21

Notre entreprise

Nous sommes un fabricant de filtres EMI professionnel et réputé.
Notre équipe technique a plus de 10 ans d'expérience dans la conception de filtres EMI. Nous connaissons très bien les normes de sécurité UL VDE CSA CE CQC, etc.
Notre équipe de service technique connaît de nombreux types de normes de test telles que les applications industrielles (IEC61800-3 pour les variateurs de fréquence EN12015 pour les ascenseurs EN55011 pour les appareils ISM, etc.) et les applications (GJB151A GJB152A, etc.). Nous pouvons résoudre les problèmes EMI rapidement, efficacement et à faible coût.

Nous pouvons fournir des filtres EMI tels que

Filtre EMI 100a
Filtre EMI à 2 étages
Filtre EMI AC 230v
Filtre EMI AC 240v
Filtre EMI triphasé 400hz
Filtre RFI triphasé
Filtre EMI 50a
Filtre EMI AC avec fusible et interrupteur
Filtre EMI 5A
Filtre EMI AC DC
Conception de filtre EMI d'entrée AC
Filtre de ligne AC pour audio
Filtre de bruit de ligne d'alimentation AC
Filtre anti-interférences
Filtres d'interférences électromagnétiques
Filtre EMC EMI pour onduleurs PV
Filtre d'alimentation électrique EMI pour équipement
Filtre EMI 10a
Filtre EMI 230v
Filtre EMI AC
Condensateur de passage de filtre EMI
Filtre EMI pour éclairage LED
Filtre EMI pour alimentation
Filtre EMI pour VFD
Fabricants de filtres EMI
Filtres EMI pour équipement mécanique
Filtres de ligne d'alimentation AC RFI EMI
Filtration de bruit RFI EMI
Filtres de protection contre la suppression de bruit RFI EMI
Filtre EMI Ethernet
Condensateurs de passage
Filtre de bruit RFI EMC à prise à usage général avec fusible
Filtre EMI Gigabit Ethernet
Filtres EMI IEC
Filtre EMI en ligne
Filtre EMI pour onduleur
Filtre EMI monophasé pour découpe laser
Filtre EMI LC
Filtre EMI LCR Electronics
Filtre EMI LED
Filtre EMI passe-bas
Filtre EMI LVDS
Filtre EMI secteur
Filtres EMI
Filtre RF IRM
Filtre EMI passif
Filtre de bruit PLC
Filtres EMI enfichables
Filtre d'alimentation avec fusible pour équipement médical
Filtres de ligne d'alimentation monophasés
Filtre EMI d'alimentation
Filtres d'interférences radiofréquences
Condensateur de passage RF
Filtre RFI pour radio
Filtre RFI pour TV
Filtre RFI pour VFD
Filtre de suppression RFI
Filtre EMI RJ45
Filtre EMI monophasé
Filtre RFI monophasé
Filtre EMI pour onduleur solaire
Filtres EMI triphasés
Filtre EMI VFD
Filtre EMI avec interrupteur à bascule et fusible
Filtre RFI d'alimentation AC à deux étages ETC.
