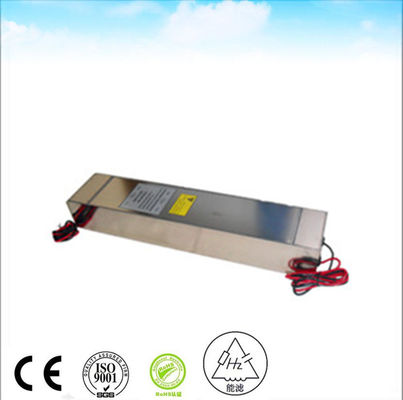

250VAC 16A EMI filtrage de la ligne électrique
Comment fonctionne un filtre EMI d'entrée?
La plupart des appareils électroniques contiennent un filtre EMI, soit comme un appareil séparé, soit intégré dans des cartes de circuit imprimé.Sa fonction est de réduire le bruit électronique à haute fréquence qui peut causer des interférences avec d'autres appareilsDans la plupart des pays, il existe des normes réglementaires qui limitent la quantité de bruit qui peut être émise.
Les EMI, ou interférences électromagnétiques, sont définies comme des signaux électriques indésirables et peuvent prendre la forme d'émissions conduites ou émises.L'EMI conduit est où le bruit se déplace le long des conducteurs électriques et l'EMI rayonnant est où le bruit se déplace à travers l'air sous forme de champs magnétiques ou d'ondes radio.
L'EMI est généré par le commutation du courant électrique et provient d'une variété de sources, y compris des sources d'alimentation électronique.Les sources d'alimentation convertissent une tension d'entrée en tension CC régulée et isolée (dans la plupart des cas) pour faire fonctionner une multitude de composants électroniquesCette conversion est effectuée à des fréquences élevées allant de plusieurs kHz à plus d'un MHz.Les relais en courant continu et les chargeurs de batteries dépendent tous d'aliments pour fonctionner.
Un filtre EMI pour une source d'alimentation est normalement constitué de composants passifs, y compris des condensateurs et des inducteurs, reliés entre eux pour former des circuits LC.Les inducteurs permettent le passage de courants CC ou basse fréquence, tout en bloquant les courants de haute fréquence indésirables nocifs. Les condensateurs fournissent un chemin d'impédance faible pour détourner le bruit de haute fréquence de l'entrée du filtre,soit de retour dans l'alimentation, ou dans la connexion au sol.
En plus d'aider à respecter les réglementations EMI, le filtre doit également respecter les normes de sécurité.l'espacement électrique minimum entre les lignesLes condensateurs sont également certifiés individuellement en fonction de leur position dans le circuit.Des condensateurs spéciaux X doivent être utilisés à travers les bornes d'entrée et Y condensateurs du circuit CA à la terre.
| Voltage nominale | 250 VAC | ||
| Courant nominé | 30 A | ||
| La fréquence de fonctionnement | 50 à 60 Hz | ||
| Baisse de tension | Moins de 1 V | ||
| Surcharge | 140% du courant nominal pendant 15 minutes | ||
| Distorsion harmonique | Moins de 2% au plein courant nominal | ||
| Courant de fuite | ≤ 0,2A@380/230VAC et 50 Hz | ||
| Voltage résistant diélectrique | La fréquence d'écoulement de l'appareil doit être supérieure ou égale à la fréquence de l'appareil. | ||
| Résistance à l'isolation en courant continu | Selon la méthode MIL-STD-202 202 | ||
| Résistance à l'usure | Conformément à la méthode 211 de la norme MIL-STD-202 | ||
| Hausse de température | Conformément au MIL-F-15733 | ||
| Perte d'insertion | ≥ 100 dB@14K-40 GHz conformément à la norme MIL-STD-220A, sous charge | ||
| Classification climatique | Le 25/070/21 | ||
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
