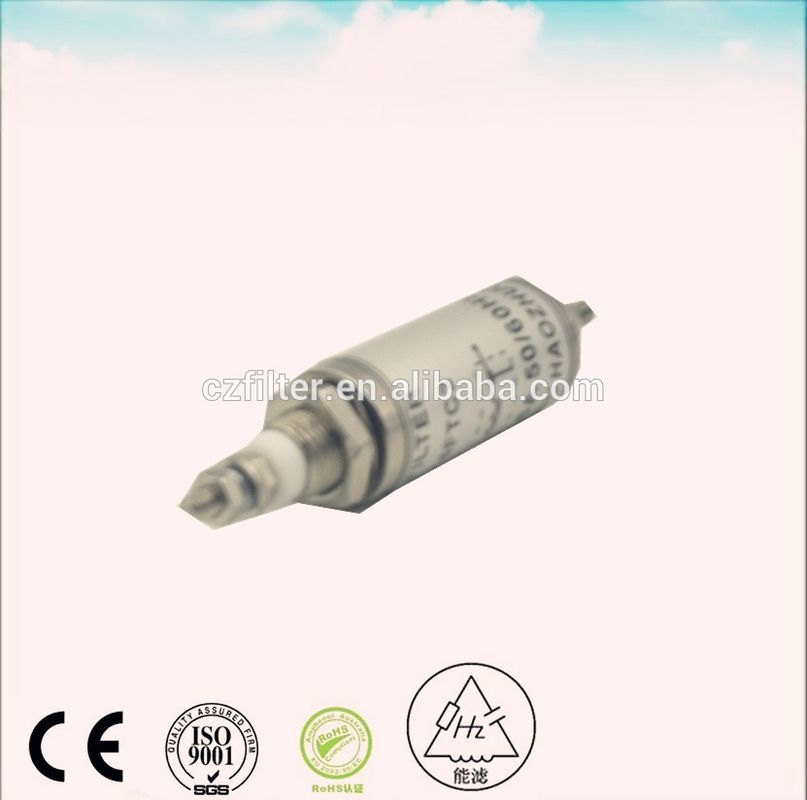

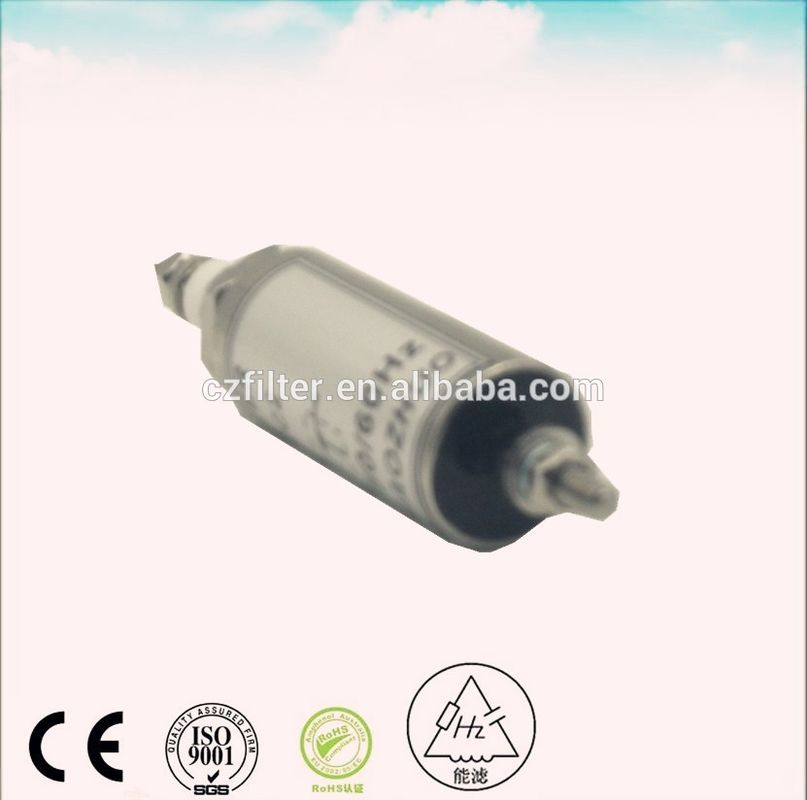

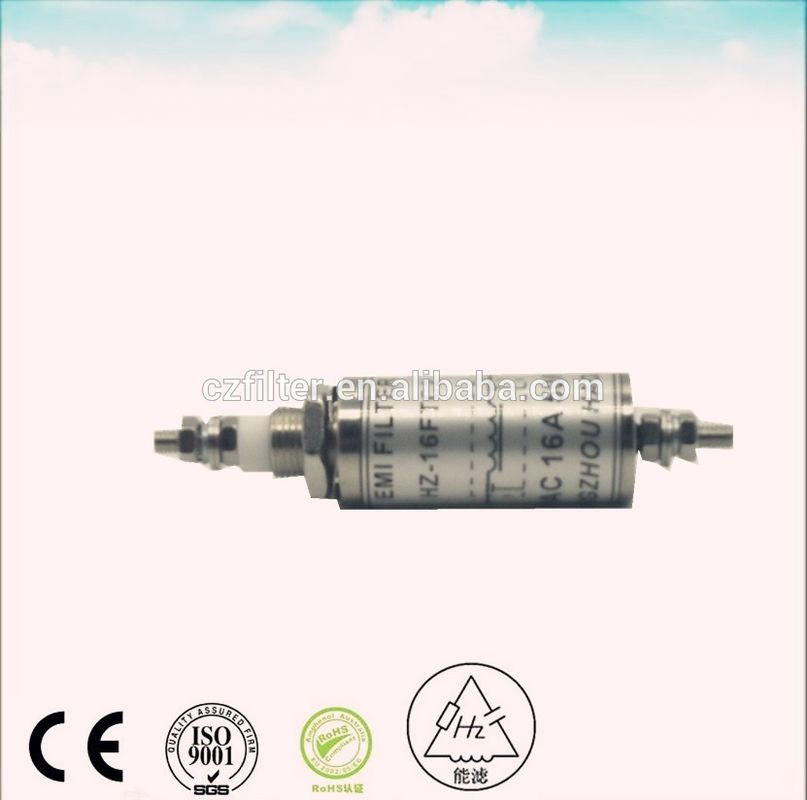

250VAC 16A 25A Condensateur Emi Filtre d'alimentation à travers Filtre anti-interférence
-
Mettre en évidence
Filtre de 16h du matin
,Auget Emi Filter de condensateur
,filtre d'IEM 16amp
-
Le typeEMI Filter
-
Fonction de transfertPasse-bas
-
Type de colisDans tout le trou
-
Fréquence centrale nominale50/60HZ
-
largeur de bande 3db4K
-
Perte par insertion100dB
-
impédance d'entrée50ohm
-
Atténuation de la bande d'arrêt70-100dB
-
Voltage nominal250VAC
-
Courant évalué16A
-
NOMBRE DE LIGNES1
-
Applicationarmature de rf
-
Tension d'essai1000VDC
-
résistance à la résolutionLe débit d'électricité doit être supérieur à 1000 M ohm @ 500VDC.
-
blindage efficace100 dB @ 14K-10GHz
-
Portchangzhou shanghai hangzhou ou autres
-
Lieu d'origineJiangsu, Chine
-
Nom de marqueNenglv
-
CertificationCE RoHS
-
Numéro de modèleHZ-16FTC2
-
Quantité de commande min50 - 299 morceaux
-
Prix$25.00
-
Détails d'emballage100 PCs dans une boîte et poids brut est environ 10 kilogrammes
-
Capacité d'approvisionnement1000 morceaux/morceaux par Semaine
250VAC 16A 25A Condensateur Emi Filtre d'alimentation à travers Filtre anti-interférence
Filtre EMI à entrée de 250 VAC 16 A pour chambre anéchoïque
Spécification technique
- Voltage nominal: 250 VAC/600 VDC
- Courant nominal: 1A à 300A
- Fréquence de fonctionnement: 50/60 Hz
- Plage de température: 40/085/56
|
Nom du produit
|
Filtre EMI
|
|
Courant de fonctionnement
|
16A
|
|
Voltage nominal
|
115/250V en courant alternatif
|
|
Fréquence des lignes électriques
|
50/60 Hz
|
|
Le poids net/pièces
|
197.5 g/pcs
|
|
Température de fonctionnement
|
-25°C à 85°C
|
|
Épreuve de pression
|
Ligne à la terre: 2250 V CC
|
|
ligne à ligne:1450V CC
|
|
|
Max.Current de fuite (en avant)
|
Ligne à la terre: 115V AC 60HZ 0,25mA
|
|
Ligne à la terre: 250V AC 50HZ 0,45mA
|
|
|
Norme de référence de conception
|
CSA222NO. Je vous en prie.1986,CEI/EN 60939
|
Caractéristiques du produit
- Les filtres à flux alternatif offrent une perte d'insertion élevée sur une bande de fréquences de quelques dizaines de KHz jusqu'à la région de GHz.
- Colonne/Cylindrique/Cylindrique, petit, facile à installer
- Haute fiabilité, gamme de fréquences de fonctionnement beaucoup plus large de KHz à 10GHz
- Par le montage de cloisons
Le circuit de type C et Pi, la tension nominale de 250 VAC, le courant de fonctionnement maximal de 300 ampères.
- Conception sur mesure acceptable
Caractéristique:
1) RoHS, REACH, CE approuvé!
2) Disponible dans les composants RF largement!
3) Des conceptions sur mesure sont disponibles!
4) Certification: ISO9001:2008"ISO 14001:2004, ISO18001:2007
| Filtreur | Courant nominal ((A) | Voltage nominal (V) | Courant de fuite ((mA) | Capacités (( μF) | Le débit d'électricité doit être supérieur ou égal à: |
| 16 M4 | 16 | 250 | 4.14 | 2 fois 0.022 | 2250 |
| Pour les appareils électroniques | 63 | 250 | 88.5 | 2 fois 0.47 | 2250 |
| 100 M8 | 100 | 250 | 564 | 2 fois 3.0 | 2120 |
| 100 M8 | 100 | 250 | 564 | 2 fois 3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2 fois 1.0 | 2250 |
| 30 M5 | 30 | 600 | - | 2 fois 0.018 | 2500 |
| 50 M6 | 50 | 200 | - | 0.22 | 720 |
| Pour les appareils à commande numérique | 65 | 200 | - | 2 fois 4.7 | 1000 |
| Pour l'aéronef | 65 | 250 | - | 2 fois 0.25 |
2250
|
Description du produit
Ø Décrire:
n Les condensateurs à rétroaction offrent une perte d'insertion élevée sur une large bande de fréquences de
quelques dizaines de kHz jusqu'à la région des GHz
n très faible inductance interne en série
n très haute fréquence d'auto-résonance
n diélectrique auto-réparateur
n Haute qualité et fiabilité
n Protection contre la torsion
n Montage à tête de bœuf à travers
n versions personnalisées ou bi-versions sur demande
filtrage électrique par voie d'alimentation à faible débit
ØApplications typiques:
n Filtre de ligne d'alimentation en courant alternatif pour les lignes électriques de 250 VAC
n Filtre de ligne d'alimentation en courant continu pour une alimentation par batterie de 48 VDC
n Augmentation de la sécurité des systèmes et de l'information
n Fournitures électriques
n Équipement de commutation et cellulaire
n serveurs informatiques
n sources d'alimentation UPS
Équipement médical
Chambres protégées
