caractéristiques du produit |

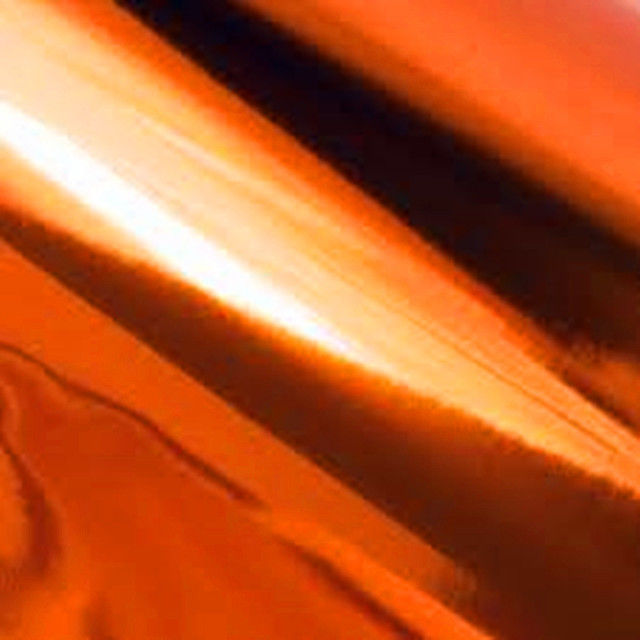

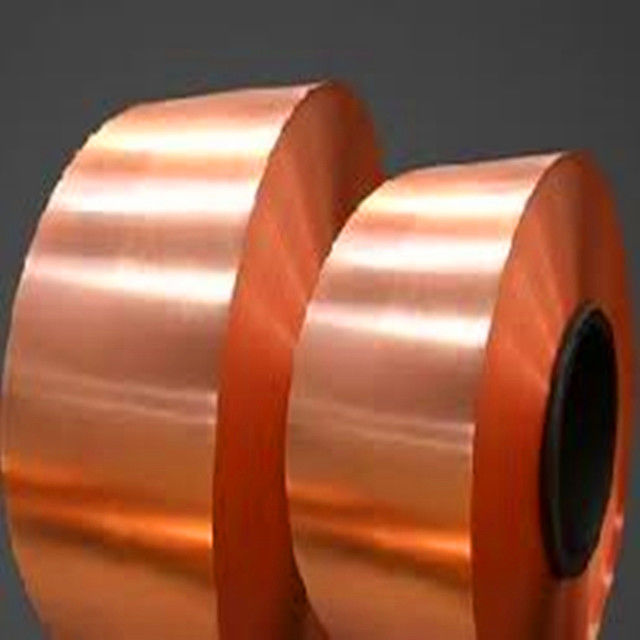

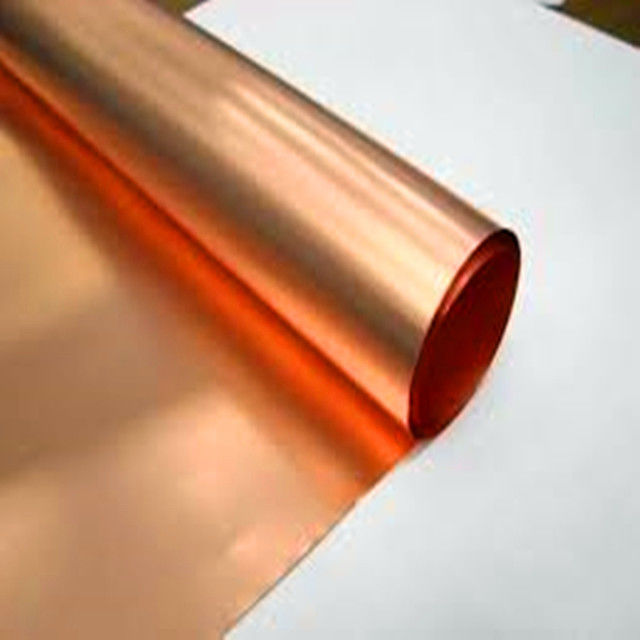

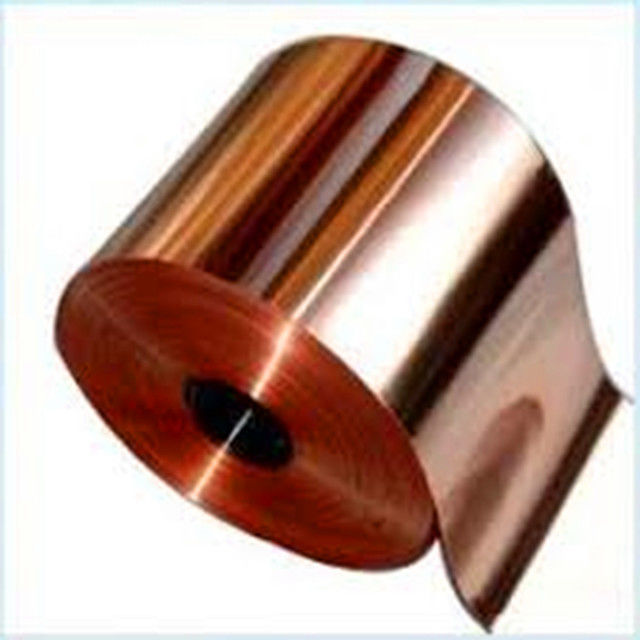

blindage d'une feuille de cuivre ED |
épaisseur 0,009--3mm, largeur 10-1380mm |
plus facile de faire une cage de Faraday, salle EMI |
généralement 400-500kg/rouleau |
Propriétés physiques |
Densité : 8,9 g/cm³ |
Conductivité électrique (20°C) : min 90 % IACS pour recuit à tremper 80 % IACS pour laminé à tremper min |
Conductivité thermique (20°C) : 390 W/(m°C) |
Module élastique: 118000N/m |
Température de ramollissement :≥380°C |
Attestation |
répondre aux conditions techniques des normes GB/T 5187-2008. |
conformément aux exigences du système qualité ISO9001-2000 |

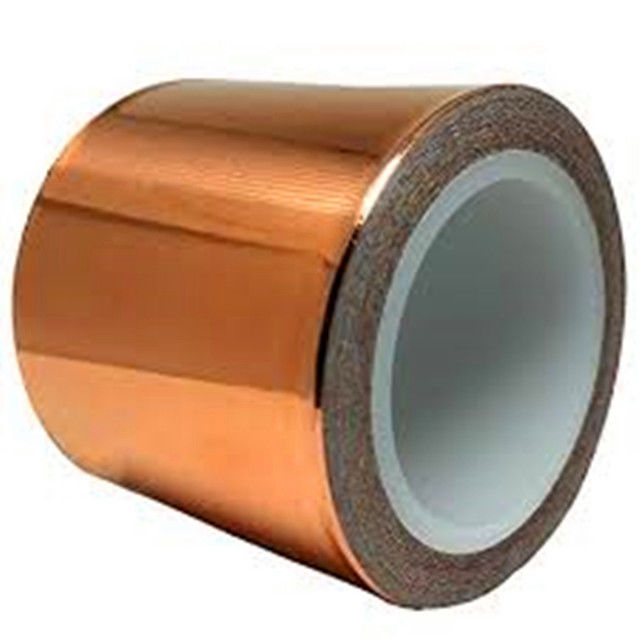

Bande de ruban de cuivre de protection EMI RFI, ruban de cuivre éclair
P.description du produit:
1. La structure du produit est basée sur une feuille de cuivre comme substrat, un adhésif acrylique conducteur comme adhésif et du papier antiadhésif.
2. L'architecture à trois niveaux est très appropriée pour le moule de coupe ou la découpe de moules métalliques, peut être un coupeur plat ou un coupeur rond pour la découpe.
3. La largeur du produit disponible de 3 mm à 380 mm.La longueur standard est de 50 m., faites également 100 m, 150 m ou plus, ce qui évite aux clients d'avoir à recharger fréquemment.
Propriétés du produit :
Numéro d'article | Matériau de support | Épaisseur du support (mm) | Épaisseur totale (mm) | Puissance de maintien min/pouce | Force d'adhérence kg/25 mm | Composant adhésif | Efficacité du bouclier 10 MHz ~ 1 GHz (dB) | Conductivité z-ohms | Conductivité thermique intégrée (W/mK) |
XPH0M123 | Feuille de cuivre | 0,012 | 0,030 ± 0,01 | ≥1440 | >0,8 | Acrylique | ≥60 | <0,03 | 60 |
XPH0M183 | Feuille de cuivre | 0,018 | 0,050 ± 0,005 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 60 |
XPH0M253 | Feuille de cuivre | 0,025 | 0,06 ± 0,005 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 80 |
XPH0M353 | Feuille de cuivre | 0,035 | 0,070 ± 0,005 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 90 |
XPH0M503 | Feuille de cuivre | 0,050 | 0,085 ± 0,005 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 110 |
XPH0M753 | Feuille de cuivre | 0,075 | 0,11 ± 0,01 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 130 |
XPH0MA03 | Feuille de cuivre | 0,100 | 0,135 ± 0,01 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 160 |
XPH0MA23 | Feuille de cuivre | 0,125 | 0,15 ± 0,015 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 | 170 |
XPH0MA53 | Feuille de cuivre | 0,150 | 0,20 ± 0,02 | ≥1440 | >1,0 | Acrylique | ≥60 | <0,03 |
190
|
