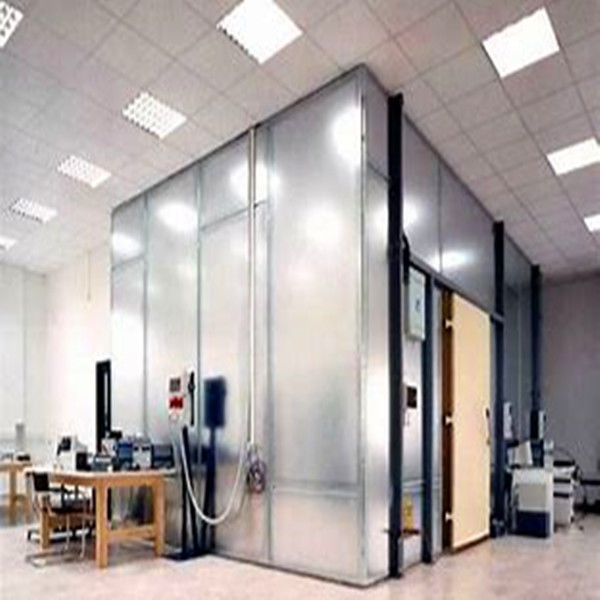

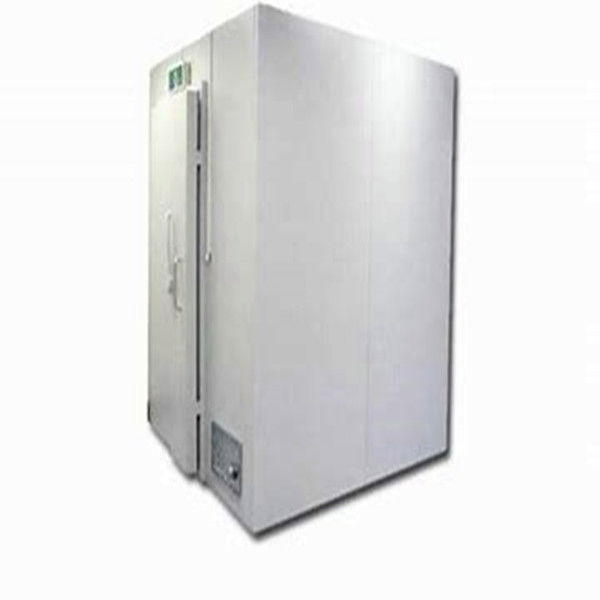

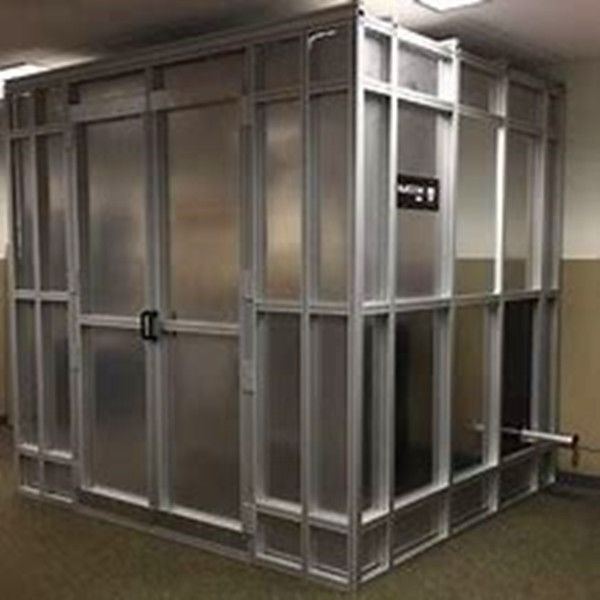

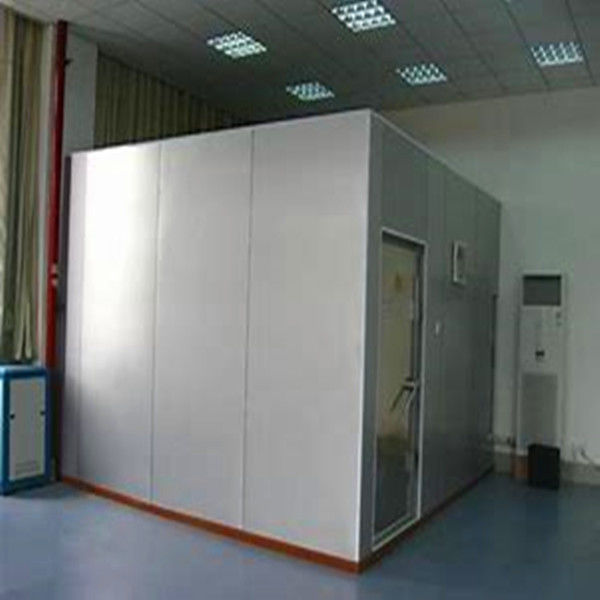

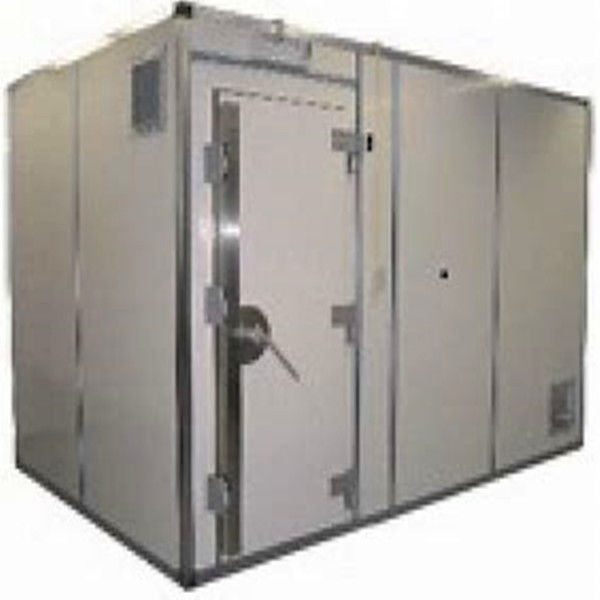

Laboratoires Salle de protection RF Armoire MRI Salle de protection de cuivre 14KHz à 40GHz Salle de protection RF
-
Mettre en évidence
bouclier d'en cuivre de mri
,Pièce d'armature de rf d'IRM
,Salle blindée RF
-
TaperFiltre RC
-
Fonction de transfertPasse-bas
-
Type de colisMontage en surface
-
Fréquence centrale nominale50 Hz
-
Bande passante de 3 dB10m
-
Perte d'insertion100 dB
-
Impédance d'entrée50 ohms
-
Atténuation de la bande d'arrêt100 dB
-
AlimentationMonophasé Triphasé Ou CC
-
Usagetest EMC
-
Taillepersonnalisé
-
Taille de la portepersonnalisé
-
PanneauPanneau en acier de 2 mm / 3 mm
-
atténuation14KHz-40Hz> = 100db
-
Emballagecaisse en bois
-
Délai de livraison2-3 semaines pour les tests EMC Salle RF de blindage électromagnétique
-
PortShanghai
-
Nom de marquehaozhuo
-
CertificationCE RoHS
-
Numéro de modèleH
-
Quantité de commande min>=1 place
-
Prix$10,000.00
-
Détails d'emballageCas en bois
-
Capacité d'approvisionnement1 ensemble/ensembles par Mois
Laboratoires Salle de protection RF Armoire MRI Salle de protection de cuivre 14KHz à 40GHz Salle de protection RF
14KHz-40GHz plus de 100dB pour les laboratoires
Boîte de protection RF Pioneer EMC
- Conception et fabrication de boîtes de rangement RF pneumatiques
- une puissance de sortie supérieure à 50 W;
- Boîte de protection RF purement manuelle
- Pour les tests Wi-Fi, Bluetooth, RFID, 3G et WLAN, GPS et Wimax
- Utilisé pour les essais de site à site cellulaire
Quand une pièce protégée est nécessaire?
· Si votre laboratoire est situé à proximité d'un émetteur à large spectre (c'est-à-dire d'un équipement qui transmet plusieurs fréquences inférieures à 400 Hz), d'une tour de radio, d'un émetteur de téléphone portable ou d'un autre générateur de champ de grande taille,Alors vous devriez envisager une pièce blindée.
· Si votre recherche se situe dans la bande gamma et que vous ne souhaitez pas utiliser un filtre à encoches de 60/50 Hz pour éliminer le bruit de l'alimentation électrique, vous pourriez envisager une pièce blindée.Nous vous recommandons de suivre les étapes ci-dessus pour réduire au minimum le bruit de l'alimentationSi ce n'est pas suffisant pour vos besoins, alors une pièce protégée peut vous aider.
| Caractéristiques du produit | ||||
| Les panneaux de blindage sont constitués de plaques d'acier moulées laminées à froid.qui empêche les plaques de se déformer et assure le nivellement des plaques d'acier. | ||||
| La construction du cadre auto-supporté est faite de matériaux de section. | ||||
| La porte de blindage est facultative: porte électromotive standard (alternative électromotive / manuelle), porte de blindage entièrement automatique (activée par la lumière avec mot de passe) porte coulissante.La décoration en acier inoxydable est sur la surface de la porteLa dimension standard de la porte est:0.85×2 ((m) | ||||
| Porte coulissante suspendue à grande échelle, porte coulissante électromotive, porte coulissante électromotive, porte coulissante à gaz, porte tournante avec voie. | ||||
| Les fenêtres ventilées sont conçues dans le type d'onde-guide cellulaire avec dimension: 300 × 300 mm. | ||||
| Le filtre d'alimentation est en état de haute performance et de faible fuite. | ||||
| Le téléphone, la climatisation, les dispositifs de lutte contre les incendies, les fibres optiques et les câbles CAT5 peuvent être équipés sur mesure. | ||||
| La décoration sera organisée dans la salle de blindage selon les exigences de la salle d'équipement standard. | ||||
| Propriétés de blindage (dB) | ||||
|
Le champ magnétique |
14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Vague plane | 50 à 103 MHz | 120 dB | ||
|
Micro-outils |
1 à 10 GHz | 110 dB | ||
| 10 à 20 GHz | 100 dB | |||
| 20 à 40 GHz | 80 dB | |||
| Portée de l'application | ||||
| Évaluation EMC | ||||
| Titres 1 et 2 | Module Type de panneau, plaque d'acier galvanisé de 2 mm/3 mm | |||
| Titres 2 | Porte de blindage RF, taille d'ouverture: 1000*2000 mm Ou dimension personnalisée |
|||
| Titres 3 et 4 | Filtres de puissance Le nombre d'épreuves est déterminé en fonction de l'échantillon. Ou paramètre personnalisé |
|||
| Titres 4 et 5 | Panneaux de ventilation à honeycomb Pour les appareils à commande numérique Pour les appareils à commande numérique Ou dimension personnalisée |
|||
| Titres 5 et 6 | Panneau RF 300*200mm,y compris le guide d'onde Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ou dimension personnalisée |
|||
| Titres 6 et 6 | Plancher Plancher antistatique ou plancher stratifié Ou des matériaux sur mesure |
|||
| Les postes 7 | Absorbeur RF en mousse Carreaux de ferrite Absorbeur de puissance élevée |
|||
| Titres 8 et 9 | Béryllium cuivre Doigts | |||
| Titres 9 | Guide d'onde en acier | |||
| Titres 10 | Équipement de protection contre les EMI | |||
| Propriétés de blindage de la chambre anéchoïque RF (dB) | ||
|
Le champ magnétique |
14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Vague plane | 50 à 103 MHz | 120 dB |
|
Micro-outils |
1 à 10 GHz | 110 dB |
| 10 à 20 GHz |
100 dB |
|
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
