1.5T et 1.3T CAGE RF IRM personnalisé
Caractéristiques du produit:
Les chambres protégées par RF fournissent l'environnement silencieux RF nécessaire pour effectuer de nombreux tests d'application différents tels que l'EMC, la technologie sans fil sur les véhicules automobiles ou militaires, les IRM, etc.Ces chambres sont construites avec un blindage RF modulaire Smartshield TMÉmission rayonnante: 30MHz ‐ 18GHz Immunité rayonnante: 30MHz ‐ 6GHz

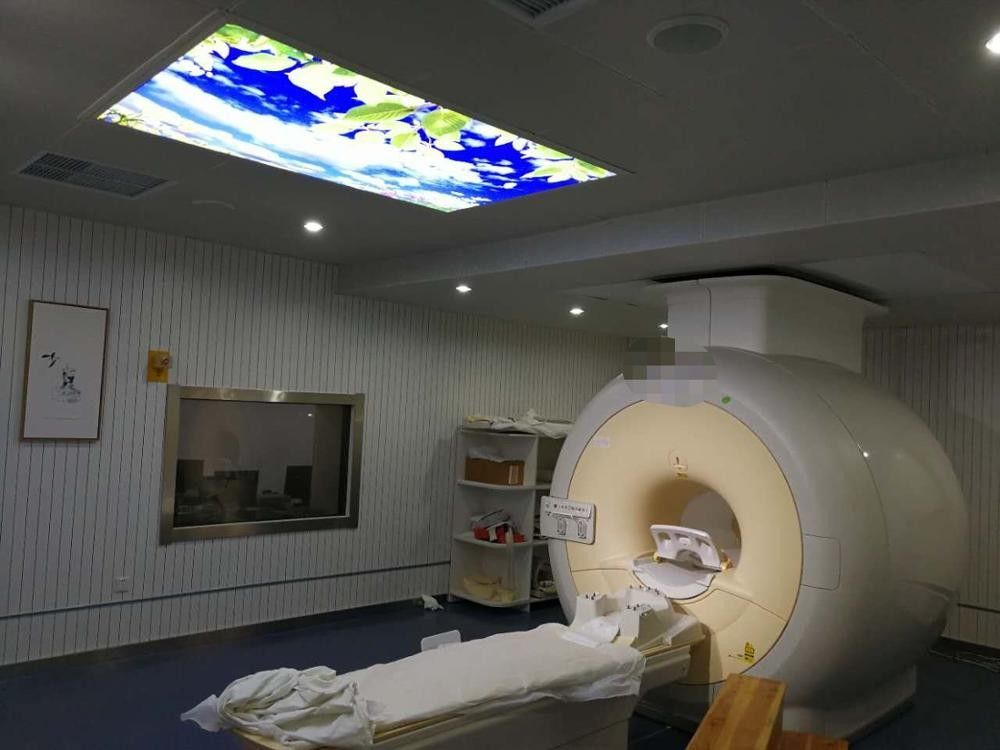

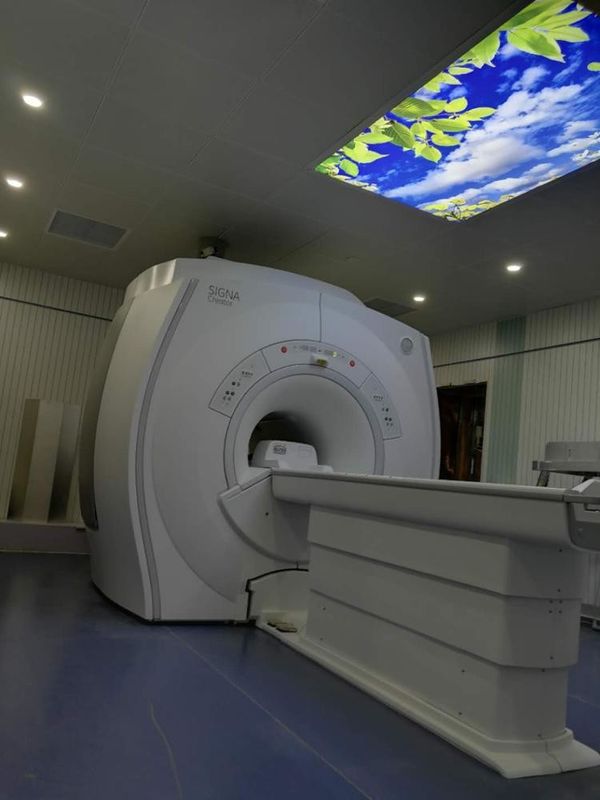

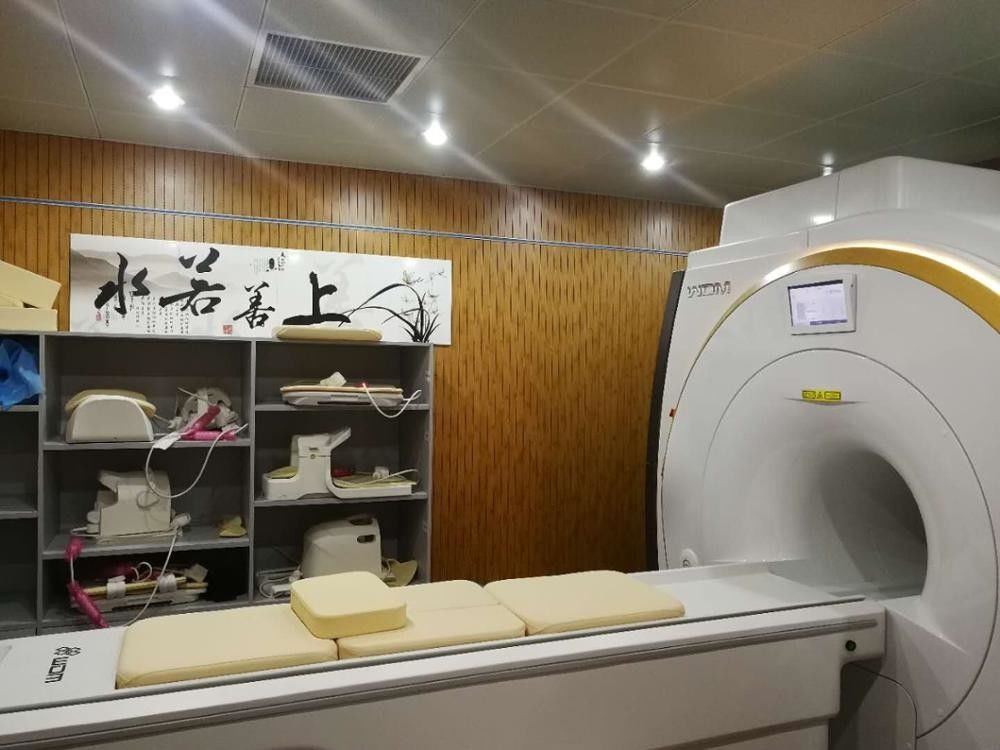

Description de la salle d' IRM:

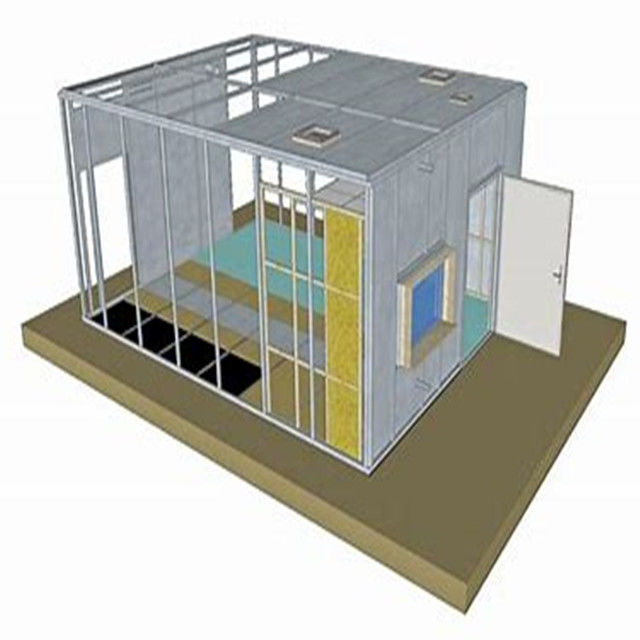

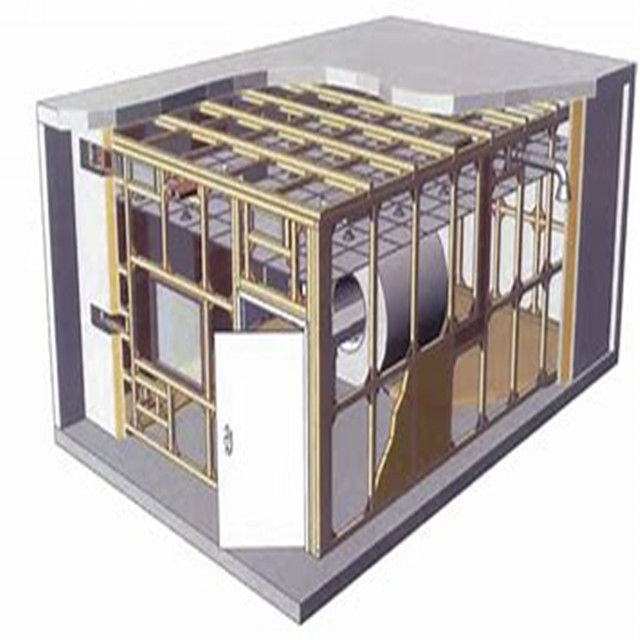

Ce cadre modulaire est enveloppé de cuivre galvanisé qui peut se conformer à tous les critères de conception.coutures de 4 cm (1 3/4 ") qui sont fortement compresséesLes fixations intérieures ne doivent pas pénétrer la surface du bouclier par conception, ce qui améliore la durée de vie à long terme du bouclier.
| Caractéristiques du produit | ||||
| Les panneaux de blindage sont constitués de plaques d'acier moulées laminées à froid.qui empêche les plaques de se déformer et assure le nivellement des plaques d'acier. | ||||
| La construction du cadre auto-supporté est faite de matériaux de section. | ||||

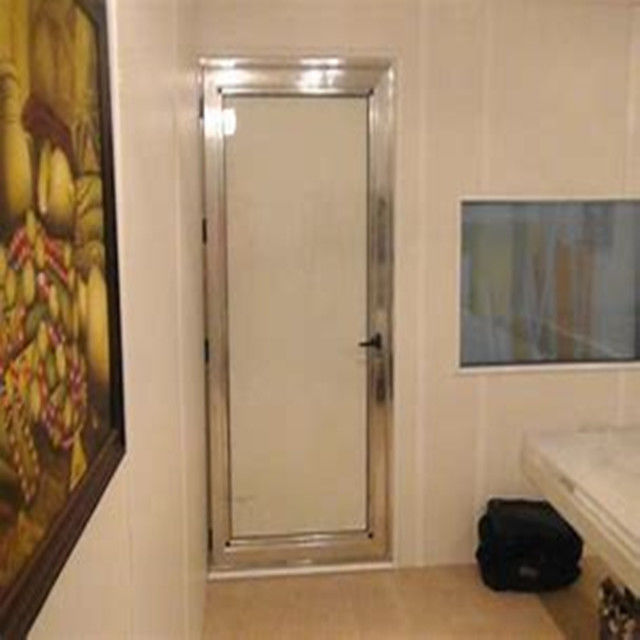

| La porte de blindage est facultative: porte électromotive standard (alternative électromotive / manuelle), porte de blindage entièrement automatique (activée par la lumière avec mot de passe) porte coulissante.La décoration en acier inoxydable est sur la surface de la porteLa dimension standard de la porte est:0.85×2 ((m) | ||||
| Porte coulissante suspendue à grande échelle, porte coulissante électromotive, porte coulissante électromotive, porte coulissante à gaz, porte tournante avec voie. | ||||
| Les fenêtres ventilées sont conçues dans le type d'onde-guide cellulaire avec dimension: 300 × 300 mm. | ||||
| Le filtre d'alimentation est en état de haute performance et de faible fuite. | ||||
| Le téléphone, la climatisation, les dispositifs de lutte contre les incendies, les fibres optiques et les câbles CAT5 peuvent être équipés sur mesure. | ||||
| La décoration sera organisée dans la salle de blindage selon les exigences de la salle d'équipement standard. | ||||
| Propriétés de blindage (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Vague plane | 50 à 103 MHz | 120 dB | ||
| 1 à 10 GHz | 110 dB | ||
| 10 à 20 GHz | 100 dB | |||
| 20 à 40 GHz | 80 dB | |||
| Portée de l'application | ||||
| Évaluation EMC | ||||
| Titres 1 et 2 | Module Type de panneau, plaque d'acier galvanisé de 2 mm/3 mm | |||
| Titres 2 | Porte de blindage RF, taille d'ouverture: 1000*2000 mm Ou dimension personnalisée | |||
| Titres 3 et 4 | Filtres de puissance Le nombre d'épreuves est déterminé en fonction de l'échantillon. Ou paramètre personnalisé | |||
| Titres 4 et 5 | Panneaux de ventilation à honeycomb Pour les appareils à commande numérique Pour les appareils à commande numérique Ou dimension personnalisée | |||
| Titres 5 et 6 | Panneau RF 300*200mm,y compris le guide d'onde Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ou dimension personnalisée | |||
| Titres 6 et 6 | Plancher Plancher antistatique ou plancher stratifié Ou des matériaux sur mesure | |||
| Les postes 7 | Absorbeur RF en mousse Carreaux de ferrite Absorbeur de puissance élevée | |||
| Titres 8 et 9 | Béryllium cuivre Doigts | |||
| Titres 9 | Guide d'onde en acier | |||
| Titres 10 | Équipement de protection contre les EMI | |||
Accessoires pour les salles d'imagerie par IRM
| Accessoires 1 | Porte de résonance magnétique 1.2x2.1M |
| Accessoires 2 | fenêtre d'IRM 0,8x1,2 M |
| Accessoires 3 | Filtre EMI 16A/ 25A/ 30A |
| Les accessoires 4 | Filtre en cuivre à honeycomb Pour les appareils à commande numérique Pour les appareils à commande numérique |
| Les accessoires 5 | Panneau en cuivre Feuille de cuivre de 1380 mm x 0,105 mm |
| Accessoires 6 | Des conducteurs d'ondes en laiton |
| Accessoires 7 | Ruban adhésif en cuivre Largeur de 25 mm 50 M/Roll largeur de 50 mm 50 M/rouleau |
| Les accessoires 8 | Laine de cuivre 2.5 kg/rouleau |
| Les accessoires 9 | Dents en cuivre de béryllium |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
