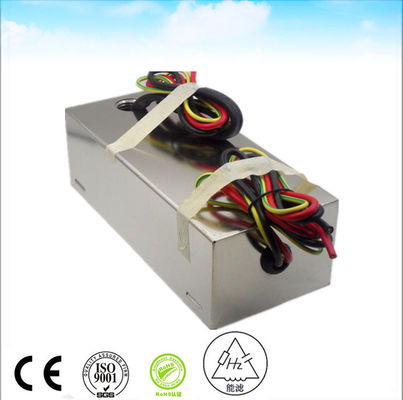

25A monophasé EMI Filter Design

MOQ:	>Morceaux =1
Prix:	$100.00
Standard Packaging:	8 PCS DANS UN CARTON LE POIDS BRUT D'UN CARTON EST AU SUJET DE 10KG
Supply Capacity:	1000 morceaux/morceaux par Semaine

Detail Information

Product Description

Detail Information

Lieu d'origine

Jiangsu, Chine

Nom de marque

Nenglv

Certification

CE RoHS

Numéro de modèle

HZ-2X25A

Taper:

Filtre EMI

Fonction de transfert:

Passe-bas

Type de colis:

Trou traversant

Fréquence centrale nominale:

50/60HZ

Bande passante de 3 dB:

Perte d'insertion:

100 dB

Impédance d'entrée:

50 ohms

Atténuation de la bande d'arrêt:

70-100dB

Tension nominale:

250 VCA

Courant nominal:

NUMÉRO DE LIGNES:

Application:

LIGNE ÉLECTRIQUE POUR LA CAGE D'IRM FARADAY

Port:

Changzhou Shanghai Hangzhou ou autres

Mettre en évidence:

Filtre 25A monophasé EMC

conception de filtre d'IEM monophasé

conception de filtre monophasé EMC

Product Description

Description du produit

Les filtres d'interférence électromagnétique (EMI) sont essentiels pour un large éventail d'équipements et de dispositifs.L'installation d'un filtre EMI les aide à fonctionner comme prévu et les empêche d'interférer avec d'autres appareilsLa compatibilité électromagnétique (EMC) est également un élément clé pour satisfaire aux exigences de conformité des réglementations mondiales et de nombreuses normes de l'industrie.ils doivent être installés correctementSuivre les meilleures pratiques pour l'installation de filtres EMI permet d'optimiser leurs performances et d'assurer des marges de conformité sûres pour les appareils.

Voltage nominale	250 VAC
Courant nominé	30 A
La fréquence de fonctionnement	50 à 60 Hz

Baisse de tension	Moins de 1 V
Surcharge	140% du courant nominal pendant 15 minutes
Distorsion harmonique	Moins de 2% au plein courant nominal
Courant de fuite	≤ 0,2A@380/230VAC et 50 Hz

Voltage résistant diélectrique	La fréquence d'écoulement de l'appareil doit être supérieure ou égale à la fréquence de l'appareil.
Résistance à l'isolation en courant continu	Selon la méthode MIL-STD-202 202
Résistance à l'usure	Conformément à la méthode 211 de la norme MIL-STD-202
Hausse de température	Conformément au MIL-F-15733

Perte d'insertion:	≥ 70dB@150K-10GHz conformément à la norme MIL-STD-220A, sous charge
Classification climatique	Le 25/070/21

Bien que certaines pratiques exemplaires s'appliquent à presque toutes les installations de filtres EMI, le processus d'installation pour chaque filtre peut être légèrement différent.Assurez-vous de consulter la documentation du produit pour le filtre EMI lors de son installation ou contacter l'ingénierie de l'applicationDans cet esprit, voici quelques-unes des pratiques d'installation les plus importantes recommandées pour les filtres EMI.

Les conseils suivants peuvent aider à assurer une bonne mise à la terre de l'IME:

Les câbles plats, par exemple, offrent une impédance HF inférieure à celle des câbles ronds.
Veillez à ce que toutes les connexions au sol soient aussi courtes que possible, et utilisez une sangle de terre plate et tressée, car ces éléments augmentent la surface.
Utilisez la plus grande surface disponible comme conducteur de sol.
L'enlèvement de la peinture des surfaces de montage des armoires peut aider à obtenir une liaison à faible impédance.
Pour assurer la sécurité et le bon fonctionnement, assurez-vous que la terre du système d'alimentation est connectée au point d'arrêt de la terre du filtre avant de brancher les fils.
Assurez-vous de faire des recherches et de respecter toutes les réglementations de sécurité relatives à la mise à la terre.
Examinez toutes les connexions de vos systèmes de mise à la terre à faible impédance dans le cadre de vos contrôles de maintenance de routine.

Notre entreprise

Nous sommes un fabricant de filtres EMI professionnel et célèbre.
Notre équipe technique a plus de 10 ans d'expérience dans la conception de filtres EMI. Nous connaissons très bien la norme de sécurité UL VDE CSA CE CQC etc.
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Nous pouvons résoudre le problème de l'IME rapidement, efficacement et à moindre coût.

Nous pouvons fournir des filtres EMI comme

100a Filtre EMI
Filtre EMI à 2 étapes
Filtre électromagnétique à courant alternatif 230 V
Filtre électromagnétique à courant alternatif de 240 V
Filtre EMI de phase 3 à 400 Hz
Filtre RFI de phase 3
50a Filtre EMI
Filtre EMI avec fusible et commutateur
Filtre EMI 5A
Filtre EMI AC et DC
Conception du filtre EMI d'entrée AC
Filtre de ligne ac pour l' audio
Filtre du bruit des lignes de courant alternatif
Filtre anti-interférence
Filtres à interférence électromagnétique
Filtre EMC pour les onduleurs photovoltaïques
Filtre électrique EMI pour équipement
Filtre EMI 10a
Filtre électromagnétique 230v
Filtre EMI Ac
Capacitor par filtrage EMI
Filtre EMI pour lampes à LED
Filtre EMI pour l'alimentation électrique
Filtre EMI pour Vfd
Fabricants de filtres EMI
Filtres EMI pour équipements mécaniques
Filtres de lignes électriques à courant alternatif RFI EMI
Filtrage du bruit des RFI EMI
Filtres de protection contre le bruit des RFI EMI
Filtre EMI Ethernet
Capacitors à retour
Filtreur de bruit RFI avec fusible
Filtre EMI Gigabit Ethernet
Les filtres EMI
Filtre EMI en ligne
Filtre EMI de l'onduleur
Filtre EMI à une seule phase de découpe laser
Filtre EMI
Filtre EMI électronique
Filtre EMI à LED
Filtre EMI à faible débit
Filtre EMI de lvds
Filtre EMI principal
Filtres EMI militaires
Filtre RF par IRM
Filtre EMI passif
Filtre du bruit PLC
Connectez les filtres EMI
Filtre d'alimentation avec fusible pour équipement médical
Filtres à ligne électrique à phase unique
Filtre EMI de l'alimentation électrique
Filtres d'interférence par radiofréquence
Capacitor à rétroaction RF
Filtre RFI pour radio
Filtre RFI pour télévision
Filtre RFI pour Vfd
Filtre de suppression des RFI
Filtre EMI Rj45
Filtre EMI à phase unique
Filtre RFI à phase unique
Filtre EMI de l'onduleur solaire
Filtres EMI à trois phases
Vfd Filtre EMI
Filtre EMI avec commutateur rocker et fusible
Filtre RFI de puissance EMI à deux étapeset ainsi de suite.
