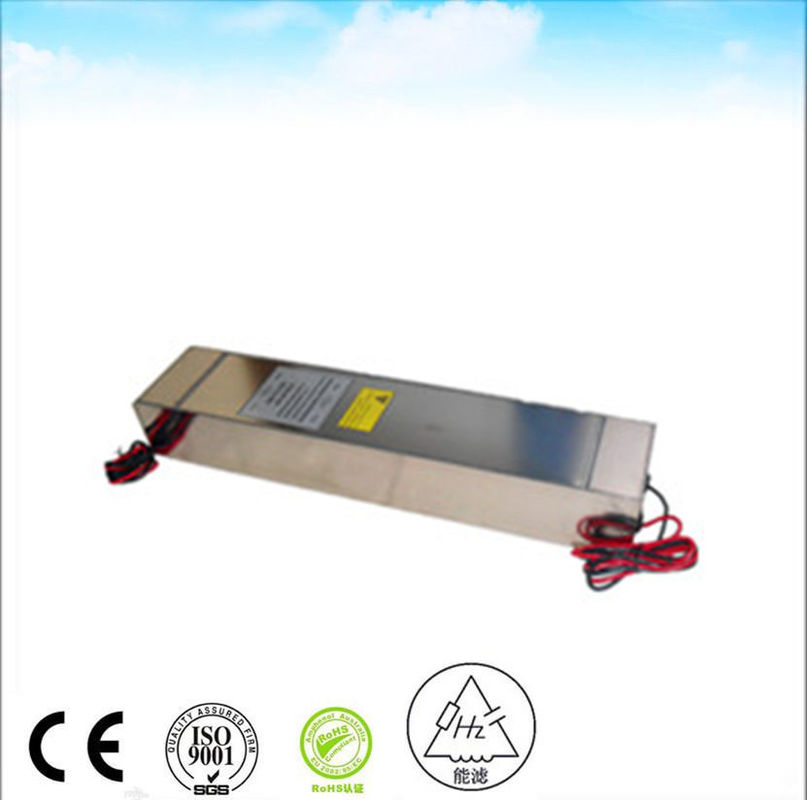

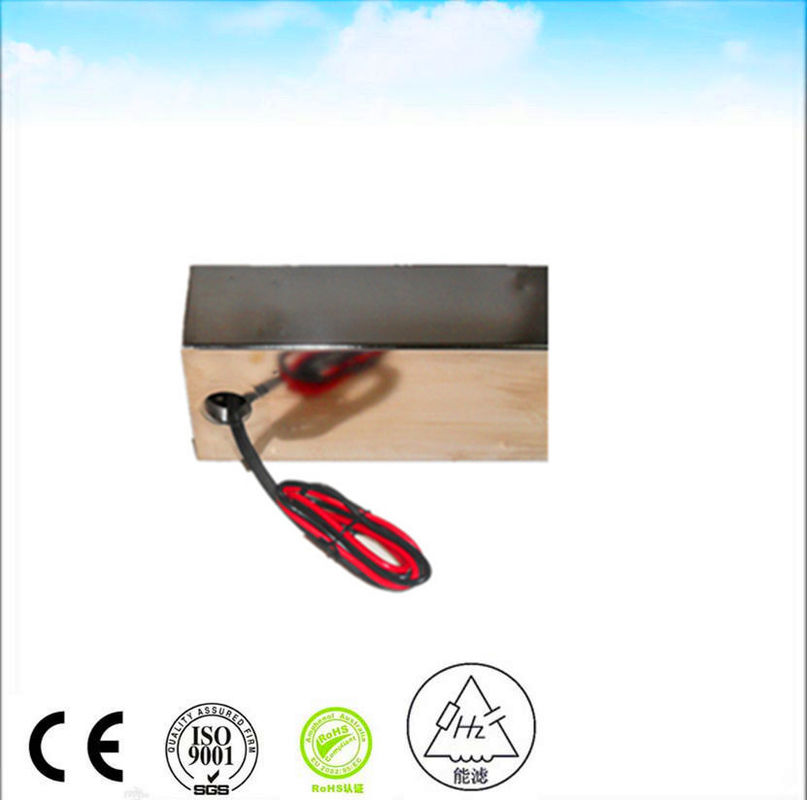

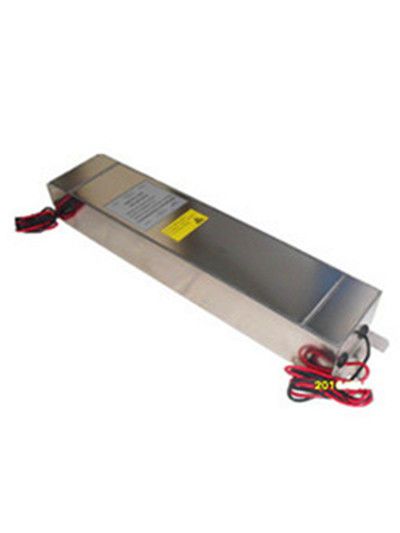

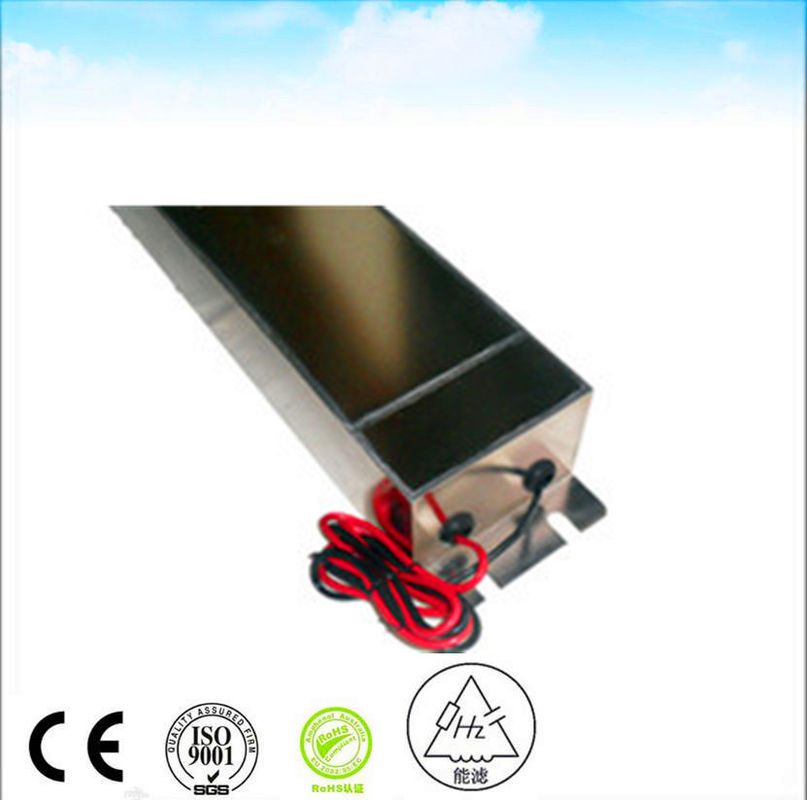

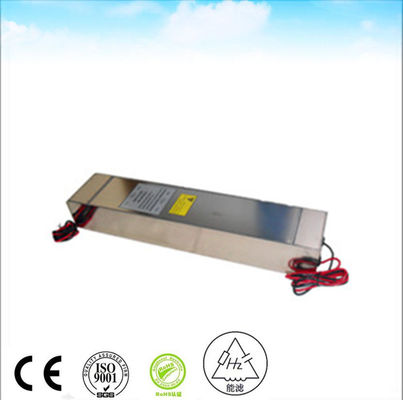

32a Émi Filtre de ligne d'alimentation pour chambre de blindage RF
-
Mettre en évidence
filtre emi à faible fuite
,filtre emi 32a
,filtre emi de ligne électrique 220vac
-
ProduitFiltre de puissance EMI pour le blindage RF
-
Courant nominal32a
-
Fréquence nominale50/60 Hz
-
Tension nominale220 VCA
-
Réduction de tensionMoins de 1 V
-
Surcharge140% du courant nominal pendant 15 minutes
-
Distorsion HarmoniqueMoins de 2% au plein courant nominal
-
Tension diélectrique résonnantLa fréquence d'écoulement de l'appareil doit être supérieure ou égale à la fréquence de l'appareil.
-
Efficacité de blindage10KHz≥60dB
-
Résistance à l'isolation en courant continuSelon la méthode MIL-STD-202 202
-
Classification climatiqueLe 25/070/21
-
Lieu d'origineP.R.CHINA
-
Nom de marqueHAOZHUO
-
Certificationce
-
Numéro de modèleHZ-2X32C5
-
Quantité de commande min10 PCS PAR ORDRE
-
Détails d'emballageCarton
-
Capacité d'approvisionnement100 PCS PAR SEMAINE
32a Émi Filtre de ligne d'alimentation pour chambre de blindage RF
1P 220VAC 50/60 Hz16A EMI FILTRE de ligne d'alimentation pour une salle de blindage RF
Lors de la sélection du filtre de ligne électrique, trois indicateurs principaux doivent être pris en considération: premièrement la tension et le courant, ensuite la perte d'insertion et enfin la taille et la structure.Puisque le filtre à l'intérieur est généralement en pot, l'environnement n'est pas une préoccupation majeure.les caractéristiques de température de tous les matériaux de poterie et des condensateurs de filtre ont une certaine influence sur les caractéristiques environnementales du filtre de puissance..
|
Données de performance |
|
Réduction de tension: inférieure à 1 V |
|
Surcharge: 140% du courant nominal pendant 15 minutes |
|
Distorsion harmonique: inférieure à 2% au plein courant nominal |
|
Courant de fuite:≤ 0,2A@380/230VAC et 50Hz |
|
Voltage résistant diélectrique: 1000VDC (ligne à ligne) 1000VDC (ligne à boîtier) |
|
Résistance à l'isolation par courant continu: selon la méthode MIL-STD-202 202 |
|
Résistance à la traction: selon la méthode 211 de la norme MIL-STD-202 |
|
Augmentation de la température: selon le MIL-F-15733 |
|
Efficacité de blindage: |
|
10KHz≥60dB |
|
1MHz à 20MHz≥ 100 dB |
|
20 MHz à 18 GHz≥ 100 dB |
|
18GHz à 40GHz≥ 80 dB |
|
Classification climatique: 25/070/21 |
Les filtres de ligne électrique sont généralement conçus comme des filtres passifs composés de résistances, de condensateurs et d'inducteurs, sans composants actifs comme les transistors.Selon les caractéristiques de l'EMI au port d'alimentation, le filtre de ligne EMI est un filtre passif à faible débit, qui transmet l'alimentation en courant alternatif à l'alimentation sans atténuation et atténue considérablement le bruit EMI entrant avec l'alimentation en courant alternatif.il supprime efficacement le bruit EMI généré par les équipements électriques, pour les empêcher d'entrer dans le réseau électrique CA pour interférer avec d'autres appareils électroniques.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Nous pouvons résoudre le problème de l'IME rapidement, efficacement et à moindre coût.
- Notre équipement de test: pont numérique LCR / testeur de résistance à la tension / testeur de résistance à l'isolation / analyseur de spectre / testeur d'inducteur / source de signal standard / salle de bouclier / testeur d'intensité d'interférence, etc.
- Notre produit: filtre EMI à usage général/filtre EMI pour onduleur de fréquence/filtre EMI pour équipement de blindage/filtre EMI pour application militaire
- Notre avantage: haute qualité/efficacité économique/délai de réalisation court
- Notre service: tous les produits ont une garantie de deux ans
