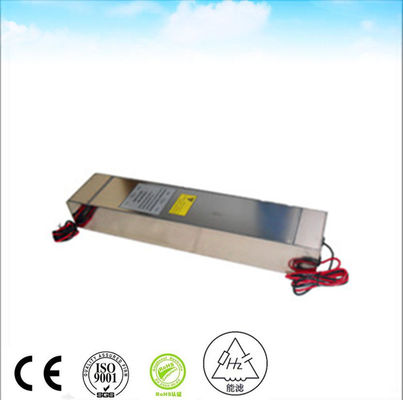

1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber

1000VDC électronique en ligne Emc Emi filtre de ligne d'alimentation pour l'alimentation électrique de commutation

Produits - Filtres de ligne de signal
  • Mettre en évidence

    EMC EMI Power Line Filter

    ,

    Filtre de ligne électrique de C.C d'EMC

    ,

    Filtres de ligne électrique d'IEM pour les alimentations d'énergie de changement

  • Taper
    Filtre EMI
  • Fonction de transfert
    Passe-bas
  • Type de colis
    Trou traversant
  • Fréquence centrale nominale
    50/60 Hz
  • Bande passante de 3 dB
    14K
  • Perte d'insertion
    100 dB
  • Impédance d'entrée
    50 ohms
  • Atténuation de la bande d'arrêt
    100 dB
  • Tension nominale
    120/250VAC
  • Courant nominal
    70a
  • Fréquence de fonctionnement
    50/60 Hz
  • Application
    Pièce d'armature de rf
  • Port
    Shanghai
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    nenglv
  • Certification
    CE RoHS
  • Numéro de modèle
    HZ-2X70C5
  • Quantité de commande min
    >Morceaux =1
  • Prix
    $350.00
  • Détails d'emballage
    PCs 1 dans un carton le poids brut est au sujet de 20Kg
  • Capacité d'approvisionnement
    100 morceaux/morceaux par Semaine

1000VDC électronique en ligne Emc Emi filtre de ligne d'alimentation pour l'alimentation électrique de commutation

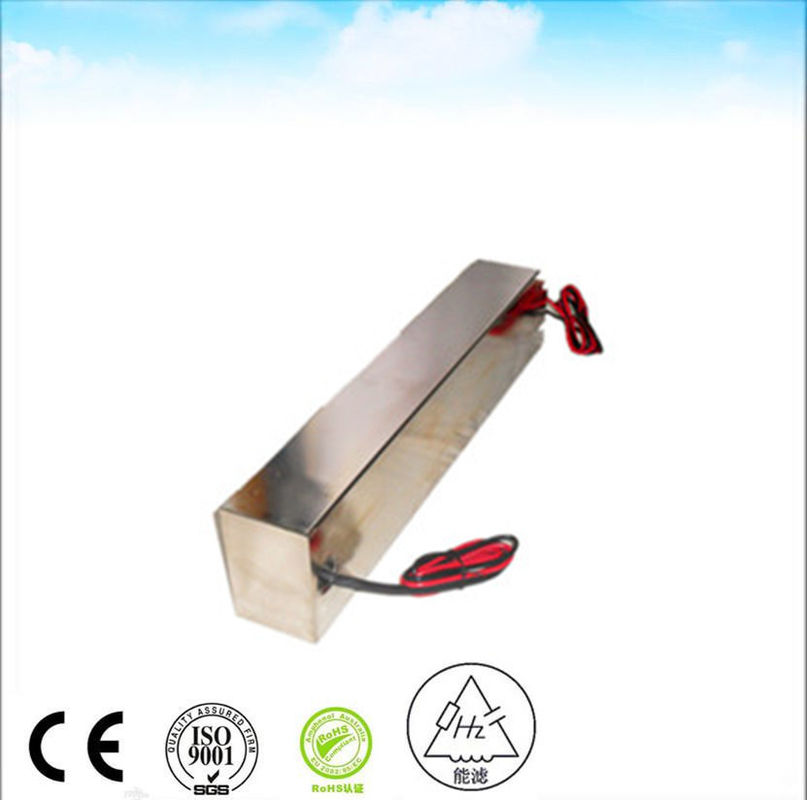

  • 1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber

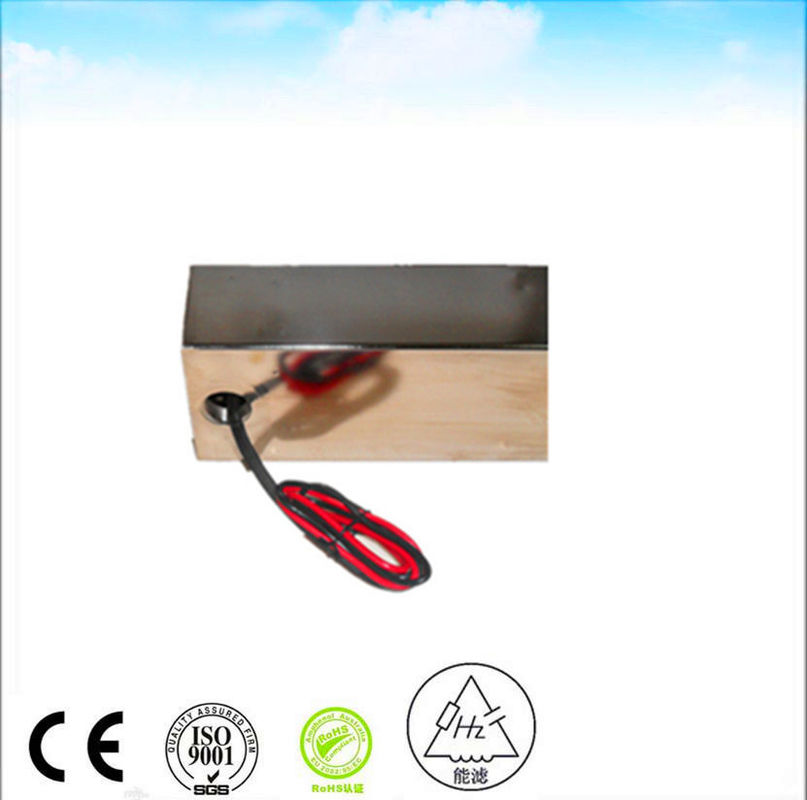

  • 1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber

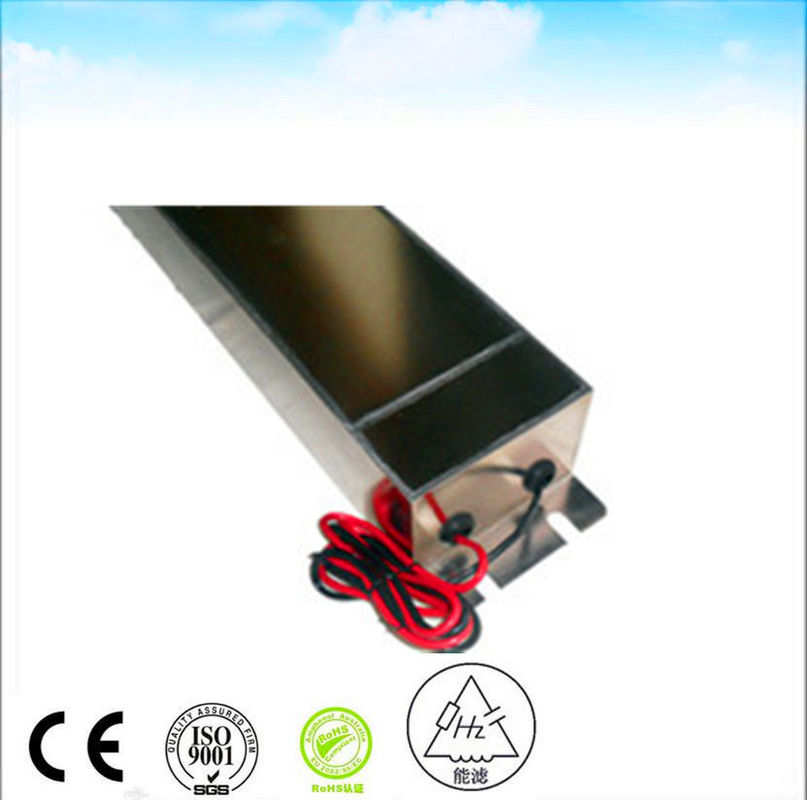

  • 1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber

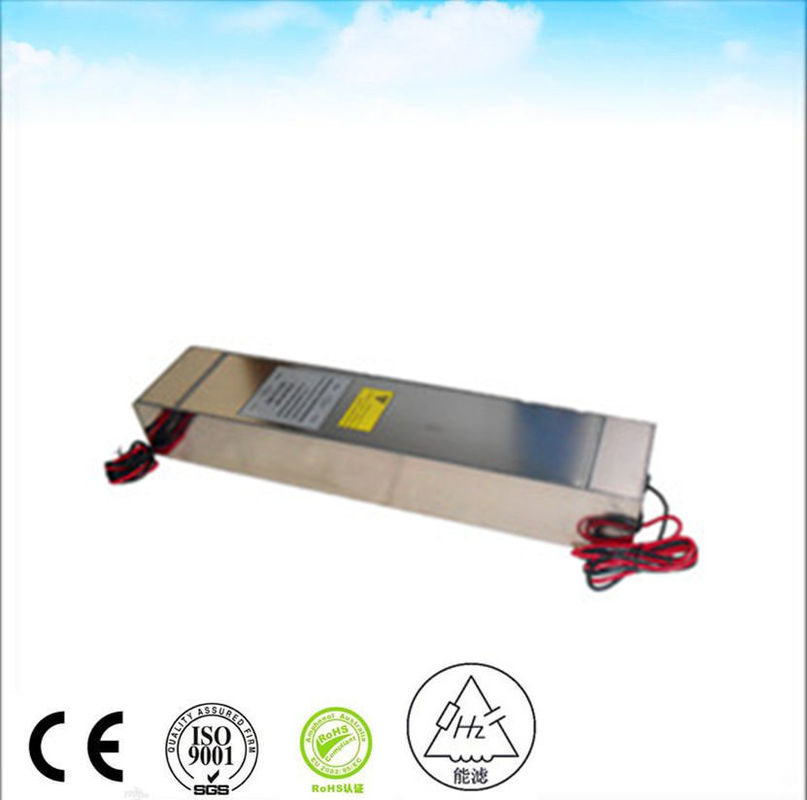

  • 1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber

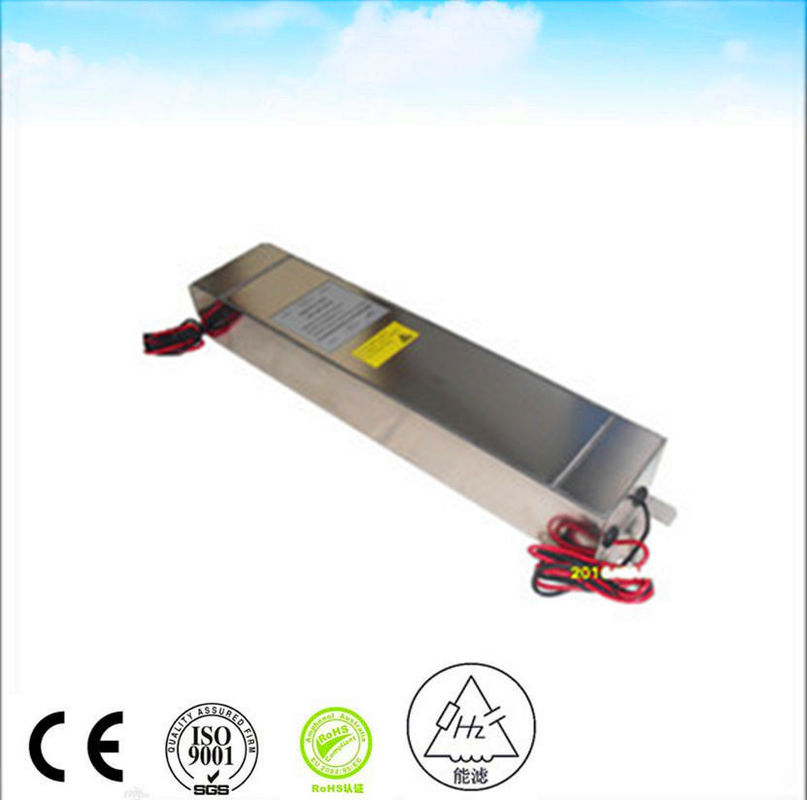

  • 1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber

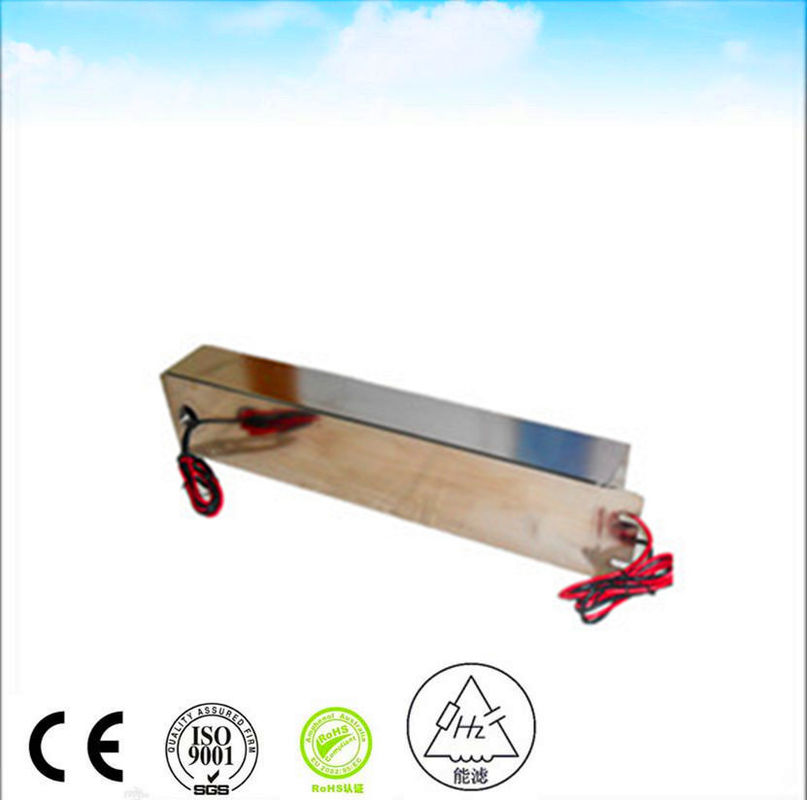

  • 1000VDC Electronics Inline Emc Emi Power Line Filter For Switching Power Supplies rf shielding room and emc anechoic chamber
Obtenir le prix Causez Maintenant
Filtre d'alimentation EMI 250VAC 70A blindage RF


Parce que Filtres EMI ne protègent que contre les interférences conduites EMI, ils sont souvent associés à des blindages qui bloquent les EMI rayonnées. Un filtre EMI non blindé peut toujours transmettre du bruit par voie aérienne pour endommager l'appareil. Le bruit peut être émis par un fil d'un côté du filtre EMI, puis se propager vers l'appareil en se recroisant avec le fil de l'autre côté.



L'ajout d'un blindage au point de connexion du filtre d'interférences électromagnétiques peut bloquer efficacement toutes les formes d'EMI. Cependant, s'il n'y a qu'une petite longueur de conducteur entre le filtre et la source d'EMI, l'utilisation d'un filtre seul peut suffire.



Description de nos produits de filtres EMI
TENSION NOMINALE 250 VAC
COURANT NOMINAL 30 A
FRÉQUENCE OPÉRATIONNELLE 50 60 Hz
Chute de tension Moins de 1V
Surcharge 140% du courant nominal pendant 15 minutes
Distorsion harmonique Moins de 2% à courant nominal maximal
Courant de fuite ≤0.2A@380/230VAC et 50Hz
Tension de tenue diélectrique 1000VDC (ligne à ligne) 1000VDC (ligne à boîtier)
Résistance d'isolation CC Conformément à MIL-STD-202 Méthode 202
Résistance des bornes Conformément à MIL-STD-202 Méthode 211
Élévation de température Conformément à MIL-F-15733
Perte d'insertion ≥100dB@14K-40GHz Conformément à MIL-STD-220A, en condition de charge
Classification climatique 25/070/21



Applications des filtres EMI

Militaire : Les filtres EMI pour applications militaires respectent spécifiquement les réglementations et les normes de conformité CEM des appareils militaires. Ces filtres EMI fiables protègent les systèmes de communication aérospatiaux et militaires contre les dommages pour des opérations sécurisées. Des filtres EMI conçus pour la protection EMP sont également disponibles pour protéger contre les menaces EMI.


Filtres EMI de qualité médicale : Les filtres EMI de qualité médicale répondent aux exigences actuelles pour les applications médicales et protègent les équipements médicaux sensibles contre les dommages. Les filtres EMI pour les salles d'IRM sont spécialement conçus pour créer une chambre d'essai sécurisée, exempte d'EMI provenant de l'éclairage, des interphones et d'autres sources de bruit extérieur. Des filtres EMI efficaces et fiables pour les applications médicales peuvent constituer une protection vitale contre les interférences de bruit électromagnétique.


1000VDC électronique en ligne Emc Emi filtre de ligne d'alimentation pour l'alimentation électrique de commutation 0
1000VDC électronique en ligne Emc Emi filtre de ligne d'alimentation pour l'alimentation électrique de commutation 1
Notre entreprise
  • Nous sommes un fabricant de filtres EMI professionnel et réputé.
  • Notre équipe technique a plus de 10 ans d'expérience dans la conception de filtres EMI. Nous connaissons très bien les normes de sécurité UL, VDE, CSA, CE, CQC, etc.
  • Notre équipe de service technique connaît de nombreux types de normes de test telles que les applications industrielles (IEC61800-3 pour les variateurs de fréquence, EN12015 pour les ascenseurs, EN55011 pour les appareils ISM, etc.) et les applications militaires (GJB151A, GJB152A, etc.). Nous pouvons résoudre les problèmes d'EMI rapidement, efficacement et à faible coût.
