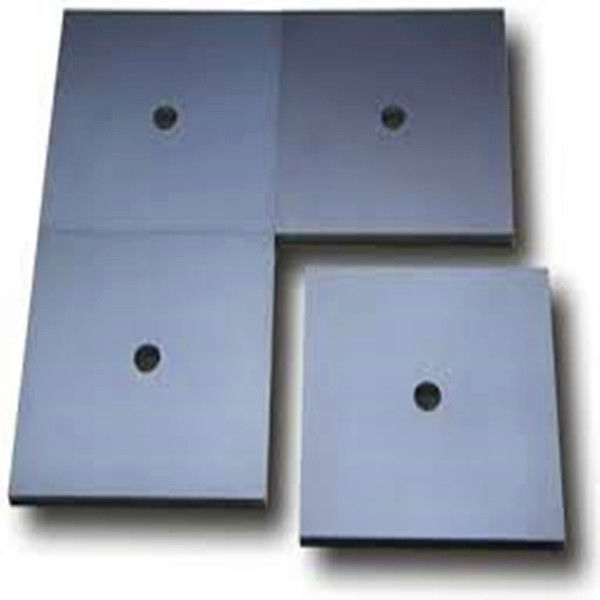

5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM

5.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage

Produits - Absorbeur de carreaux de ferrite
  • Mettre en évidence

    5Absorbeur de carreaux de ferrite de 0

    ,

    2 mm

    ,

    Absorbeur de carreaux de ferrite à chambre anéchoïque

  • Taper
    carreau de ferrite
  • Épaisseur
    5,2 mm
  • Couleur
    Noir
  • Fréquence centrale nominale
    50/60 Hz
  • Bande passante de 3 dB
    14K
  • Perte d'insertion
    100 dB
  • Impédance d'entrée
    50 ohms
  • MOQ
    500 pièces
  • Fournir
    Action
  • Taille du socle
    100*100
  • Fréquence de fonctionnement
    50/60 Hz
  • Application
    CHAMBRE D'EMC
  • Port
    Shanghai
  • Lieu d'origine
    Jiangsu, Chine
  • Nom de marque
    neutral
  • Certification
    CE RoHS
  • Numéro de modèle
    5,2
  • Quantité de commande min
    1 - 9 morceaux
  • Prix
    $1000
  • Détails d'emballage
    10 PCs dans un carton le poids brut est au sujet de 10Kg
  • Capacité d'approvisionnement
    100 morceaux/morceaux par Semaine

5.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage

  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
Obtenir le prix Causez Maintenant

Taille de tuile de ferrite

  • Taille de la base: 100*100 mm
  • Hauteur standard: 5,2 mm, 6,7 mm
  • Diamètre de l'ouverture: 10 mm





Application des carreaux de ferrite

  • Utilisé pour la chambre EMC

Basé sur le principe d'avoir une perméabilité magnétique complexe égale (ou presque égale) à la constante diélectrique complexe.Les matériaux présentant cette propriété présentent une impédance égale à celle de l'"espace libre" et ne reflètent donc pas l'énergie rayonnée à incidence normale.

Les carreaux de ferrite peuvent fournir 10 à 25 dB d'absorption entre 30 MHz et 1 GHz.



Taille de la tuile de ferrite de la chambre EMC

  • Taille de la base: 100*100 mm
  • Hauteur standard: 5,5 mm, 6,7 mm
  • Diamètre de l'ouverture: 10 mm

Demande de carreaux de ferrite pour une chambre EMC

Utilisé pour la chambre EMC

Perméabilité initiale 5500
Facteur de perte relative 15@0,1 MHz
Densité du flux de saturation 280 ((1194A/m)
Résistance 180
la force 3
Température relative 3
La température de Curie. 90
Densité 4.85*1000
Résistance 100



Résultats

30 MHz - 25,5 dB
100 MHz -38 dB
300 MHz - 19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB



Caractéristiques du matériau de Hz-FT

Propriétés Le symbole Unité Valeur
Perméabilité initiale μ- Je vous en prie.   5500 ± 20%
Facteur de perte relative Tanδ/μ- Je vous en prie. ×10 à 6 15 (0,1 MHz)
Densité du flux de saturation Bs MT 280 (1194 A/m)
Résistance Je vous en prie. MT 180
La coercivité Hc A/m 3
Facteur de température relative (20°C à 60°C) αμr ×10 à 6°C 3
Température de Curie Tc °C > 90
Densité δ Poids total de l'eau 4.85 x 103
Résistance R Pour les produits de la catégorie > 100

Graphique typique des pertes de réflexion ((dB) et spécification des performances

5.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage 0

Fréquence Typique Spécification
30 MHz - 25,5 dB -24,0 dB au maximum.
100 MHz - 38,0 dB
300 MHz - 19,5 dB
500 MHz - 16,0 dB
700 MHz - 12,0 dB
1000 MHz - 12,0 dB - 9,0 dB au maximum.











5.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage 1

Partie Dimensions en mm
Une 99.95 +/- 0.10
B. Pour 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/- 0.20
Le poids 330 g



5.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage 2

5.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage 35.2 mm épaisseur absorbeur de tuile de ferrite pour 3m Emc chambre anéchoïque RF salle de blindage 4
