Absorbeur de ferrite pour chambre CEM, 6,7 mm, 5,2 mm de hauteur, chambre anéchoïque CEM, salle de blindage RF
  • name
  • name
  • name
  • name
  • name
  • name

Absorbeur de ferrite pour chambre CEM, 6,7 mm, 5,2 mm de hauteur, chambre anéchoïque CEM, salle de blindage RF

MOQ: >Morceaux =1000
Prix: $2.90
Standard Packaging: Cas en bois
Supply Capacity: 1000 morceaux/morceaux par Semaine
Detail Information
Product Description
Detail Information
Lieu d'origine
La Chine
Nom de marque
haozhuo
Certification
CE RoHS
Numéro de modèle
H-100
Taper:
Filtre RC
Fonction de transfert:
Passe-bas
Type de colis:
Montage en surface
Fréquence centrale nominale:
50 Hz
Bande passante de 3 dB:
1 MHz
Perte d'insertion:
50 ensembles
Impédance d'entrée:
50
Atténuation de la bande d'arrêt:
50 ensembles
Taille du socle:
10 * 10
Hauteur standard:
5,2 mm, 6,7 mm
Couleur:
Noir
MOQ:
5 m²
Type de modèle:
Tuile 52, Tuile 67
Emballer:
avec plaque
Port:
Shanghai
Mettre en évidence:

Absorbeur de carreaux de ferrite

,

Carreaux de ferrite EMC

,

Absorbeur de carreaux de ferrite

Product Description

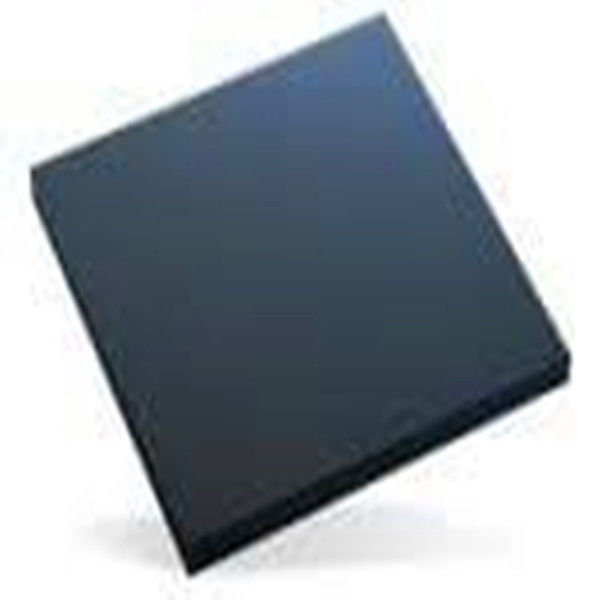

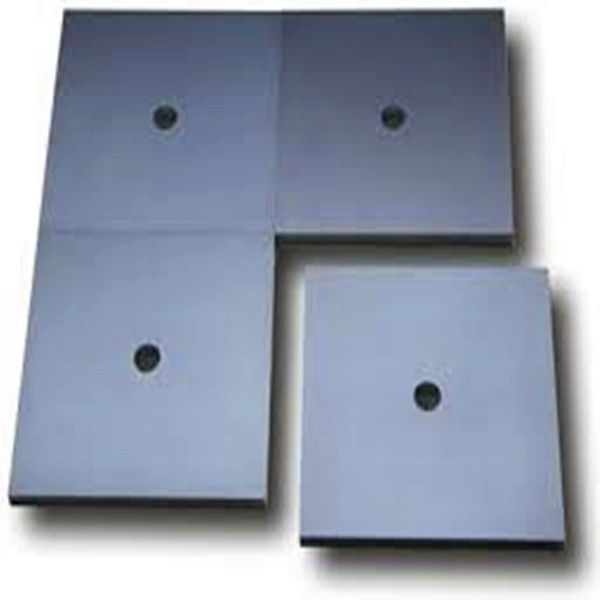

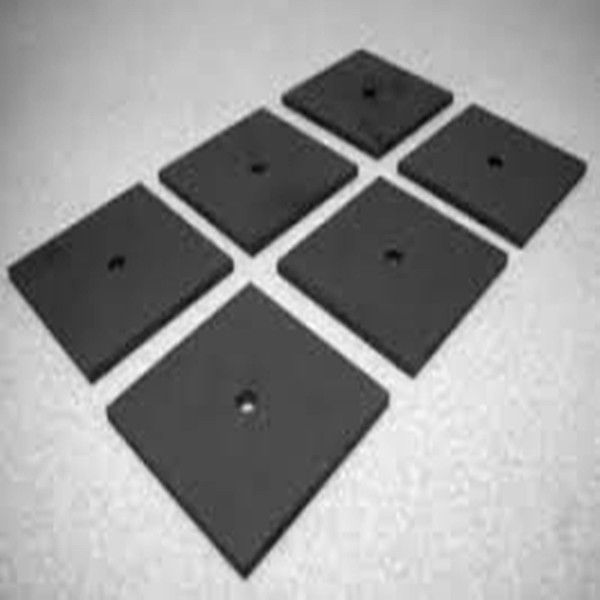

6.7mm 5.2mm de hauteur carreaux de ferrite pour la chambre EMC



  • Performance typique à:
    • 30 MHz = -18,0 dB
    • 100 MHz = -27,0 dB
    • 300 MHz = -25,0 dB
    • 500 MHz = -19,5 dB
    • 1000 MHz = - 12,5 dB
  • Perméabilité initiale: 2000±20%
  • Perte relative: 25 (0,1 MHz) tanδ/μiac
  • Densité du flux de saturation: 260 (1194 A/m)
  • 3.93" par 3.93" (.0265" d'épaisseur)
  • Exigences minimales en matière de commande

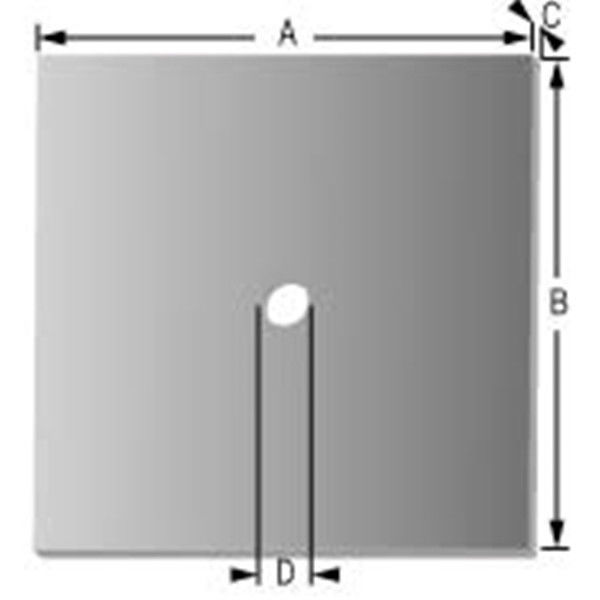

Taille de tuile de ferrite

· Taille de base: 100*100 mm

· Hauteur standard: 5,2 mm, 6,7 mm

· Diamètre de l'ouverture: 10 mm



Perméabilité initiale 5500
Facteur de perte relative 15@0,1 MHz
Densité du flux de saturation 280 ((1194A/m)
Résistance 180
la force 3
Température relative 3
La température de Curie. 90
Densité 4.85*1000
Résistance 100



30 MHz - 25,5 dB
100 MHz -38 dB
300 MHz - 19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB

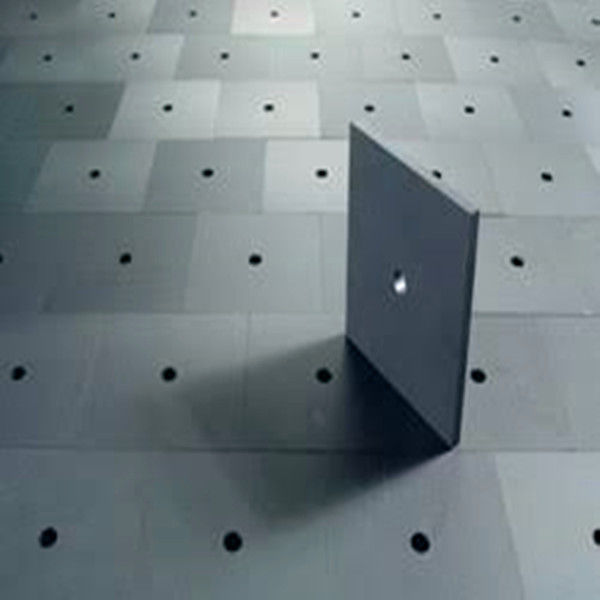

Application des carreaux de ferrite

· Utilisé pour la chambre EMC

Basé sur le principe d'avoir une perméabilité magnétique complexe égale (ou presque égale) à la constante diélectrique complexe.Les matériaux présentant cette propriété présentent une impédance égale à celle de l'"espace libre" et ne reflètent donc pas l'énergie rayonnée à incidence normaleLes carreaux de ferrite peuvent fournir une absorption de 10 à 25 dB entre 30 MHz et 1 GHz. Les carreaux sont minces (environ 0,26 pouce), mais peuvent être lourds (environ 10 livres par pied carré).



Taille de la tuile de ferrite de la chambre EMC

· Taille de base: 100*100 mm

· Hauteur standard: 5,5 mm, 6,7 mm

· Diamètre de l'ouverture: 10 mm



Demande de carreaux de ferrite pour une chambre EMCUtilisé pour la chambre EMC



À propos de nous

  • Notre équipe technique a plus de 10 ans d'expérience dans la conception de filtres EMI. Nous connaissons très bien la norme de sécurité UL VDE CSA CE CQC etc.
  • Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Nous pouvons résoudre le problème de l'IME rapidement, efficacement et à moindre coût.
  • Notre équipement de test: pont numérique LCR / testeur de résistance à la tension / testeur de résistance à l'isolation / analyseur de spectre / testeur d'inducteur / source de signal standard / salle de bouclier / testeur d'intensité d'interférence, etc.
  • Notre produit: filtre EMI à usage général/filtre EMI pour onduleur de fréquence/filtre EMI pour équipement de blindage/filtre EMI pour application militaire
  • Notre avantage: haute qualité/efficacité économique/délai de réalisation court
  • Notre service: tous les produits ont une garantie de deux ans
  • Nos principaux clients: entraînement par onduleur de fréquence et système d'entraînement par servo/système de blindage par IRM/système d'inversion solaire/système de transport ferroviaire, etc.



Absorbeur de ferrite pour chambre CEM, 6,7 mm, 5,2 mm de hauteur, chambre anéchoïque CEM, salle de blindage RFAbsorbeur de ferrite pour chambre CEM, 6,7 mm, 5,2 mm de hauteur, chambre anéchoïque CEM, salle de blindage RF
