High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Absorbeur de ferrite haute fréquence pour blindage RF, taille 100*100, pour chambre de blindage RF, chambre anéchoïque CEM

Produits - Absorbeur de carreaux de ferrite
  • Mettre en évidence

    Rf éclairage absorbeur de tuile de ferrite

    ,

    absorbeur de tuile de ferrite 100x100

    ,

    100dB absorbeur de tuile de ferrite

  • Taper
    carreau de ferrite
  • Couleur
    Noir
  • Taille du socle
    100*100
  • Épaisseur
    5.2 mm 6,7 mm
  • Bande passante de 3 dB
    14K
  • Perte d'insertion
    100 dB
  • Impédance d'entrée
    50 ohms
  • Atténuation de la bande d'arrêt
    100 dB
  • Application
    CHAMBRE D'EMC
  • MOQ
    500 pièces
  • Fournir
    10000
  • Livraison
    Par mer
  • Port
    Shanghai
  • Lieu d'origine
    Jiangsu, Chine
  • Nom de marque
    neutral
  • Certification
    CE RoHS
  • Numéro de modèle
    5,2
  • Quantité de commande min
    1 - 9 morceaux
  • Prix
    $1000
  • Détails d'emballage
    100 PCs dans un carton le poids brut est au sujet de 20Kg
  • Capacité d'approvisionnement
    100 morceaux/morceaux par Semaine

Absorbeur de ferrite haute fréquence pour blindage RF, taille 100*100, pour chambre de blindage RF, chambre anéchoïque CEM

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Obtenir le prix Causez Maintenant

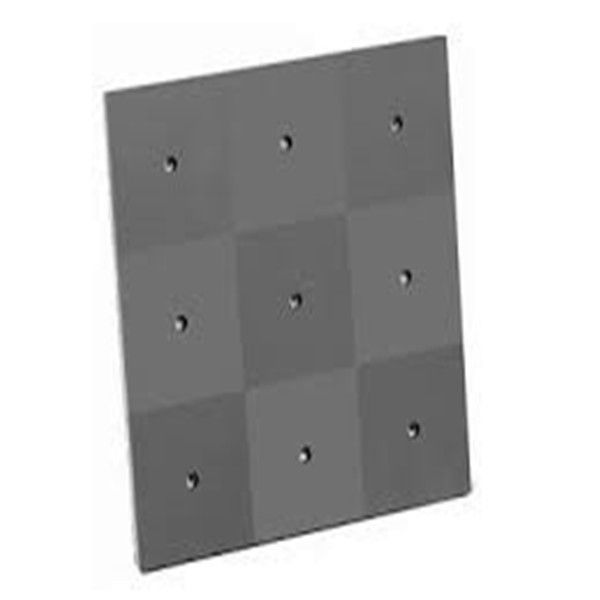

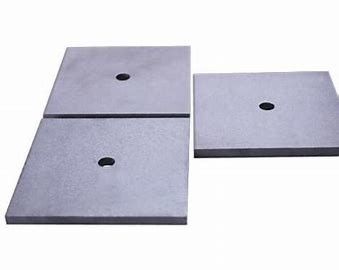

Taille de la tuile en ferrite

  • Taille de base : 100*100mm
  • Hauteur standard : 5,2mm, 6,7mm
  • Diamètre du trou : 10mm





Application de la tuile en ferrite

  • Utilisé pour la chambre CEM

Basé sur le principe d'avoir une perméabilité magnétique complexe égale (ou presque égale) à la constante diélectrique complexe. Les matériaux ayant cette propriété présentent une impédance égale à celle de "l'espace libre" et ne réfléchissent donc pas l'énergie rayonnée à incidence normale.

La tuile en ferrite peut fournir une absorption de 10dB à 25dB entre 30MHz et 1GHz. Les tuiles sont fines (environ 0,26 pouce), mais peuvent être lourdes (environ 10 livres par pied carré).

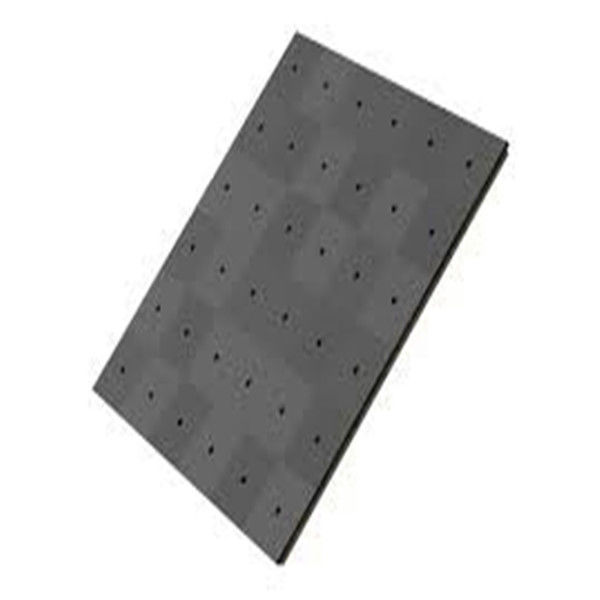

Taille de la tuile en ferrite pour chambre CEM

  • Taille de base : 100*100mm
  • Hauteur standard : 5,5mm, 6,7mm
  • Diamètre du trou : 10mm

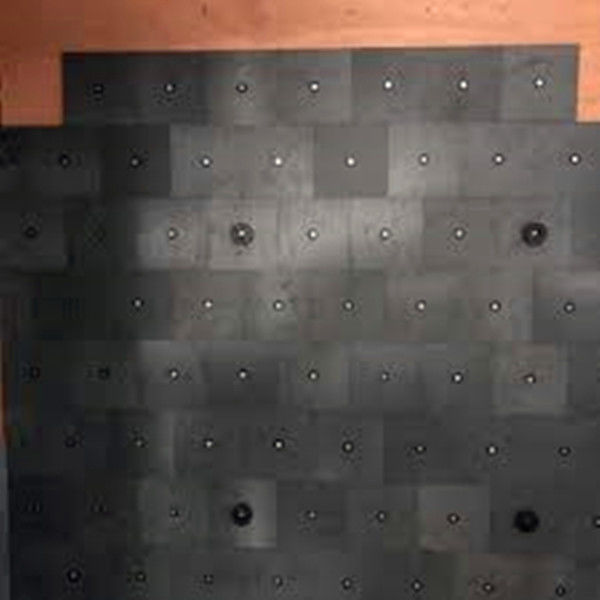

Application de la tuile en ferrite pour chambre CEM

Utilisé pour la chambre CEM

Perméabilité initiale 5500
Facteur de perte relatif 15@0.1MHz
Densité de flux de saturation 280(1194A/m)
Rémanence 180
Coercitivité 3
Facteur de température relatif 3
Température de Curie 90
Densité 4,85*1000
Résistivité 100



Performance

30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Absorbeur de ferrite haute fréquence pour blindage RF, taille 100*100, pour chambre de blindage RF, chambre anéchoïque CEM 0

Pièce Dimensions en mm
A 99,95 +/-0,10
B 99,95 +/-0,10
C 6,70 +/-0,10
D 10,00 +/-0,20
Poids

330g





Absorbeur de ferrite haute fréquence pour blindage RF, taille 100*100, pour chambre de blindage RF, chambre anéchoïque CEM 1Absorbeur de ferrite haute fréquence pour blindage RF, taille 100*100, pour chambre de blindage RF, chambre anéchoïque CEM 2
