1MHz à 3GHz répondent à 110dB EMC
Le terme "anéchoïque" signifie non réfléchissant, non écho, et sans écho.généralement le plan de référence de la terre en tôle situé au sol de la chambre. The reason the floor is kept reflective and not loaded with absorber is because it replicates the real world more closely to that of a free space environment and because radiated emissions measurements are more repeatable and accurate if the RF energy emanating from the equipment under test (EUT) is fully reflectedEn revanche, les réflexions qui traversent le matériau absorbeur de mousse s'atténuent différemment (parfois pas du tout) selon l'angle d'incidence du champ RF qui l'impacte.

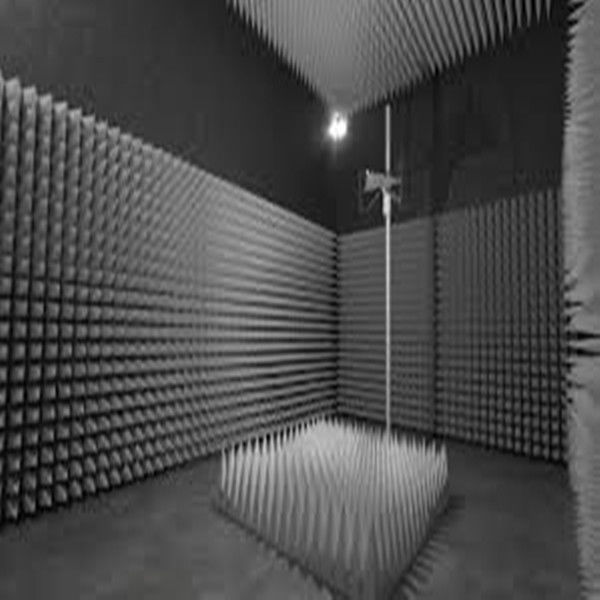

Chambre anéchoïque
|

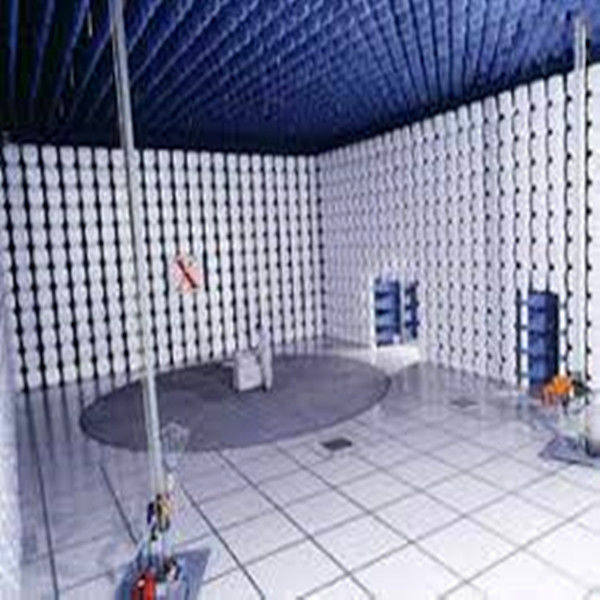

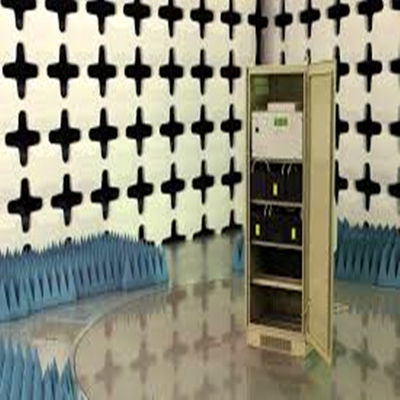

Description de la chambre anéchoïque Nous fournissons une chambre semi-EMC et une chambre EMC complète pour les tests EMC.
Une chambre anéchoïque est généralement constituée d'une pièce protégée par RF qui est partiellement ou entièrement revêtue d'un matériau absorbant les RF.
Nos chambres sont généralement construites à partir du système de blindage modulaire.
EMC anechoic test chambers are used by industry to perform radiated emissions and radiated immunity testing of electrical/electronic equipment to various International specifications such as EN 50147 part 2 / ANSI C63.4 / EN55022 / EN61000-4-3 et divers documents du CISPR.
Les chambres sont également conçues pour des essais EMC pour des essais conformément aux spécifications militaires et avioniques telles que MIL STD 4612E, DO 160 et DEF STD 59-41.
Nous proposons une gamme complète de chambres anéchoïques, notamment:
|
Les types que nous avons fournis pour la chambre d'anechoïque avec absorbeur RF
- Une chambre compacte.
- Une chambre de 3 mètres.
- Une chambre de 5 mètres.
- Chambre de 10 mètres
- Une chambre libre.
- La chambre MIL-STD
- Chambre anéchoïque personnalisée acceptable
Performance de blindage pour une chambre anéchoïque équipée d'un absorbeur RF
| Le champ magnétique | 14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Vague plane | 50 à 103 MHz | 120 dB |
| Micro-outils | 1 à 10 GHz | 110 dB |
| 10 à 20 GHz | 100 dB | |
| 20 à 40 GHz | 80 dB |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
