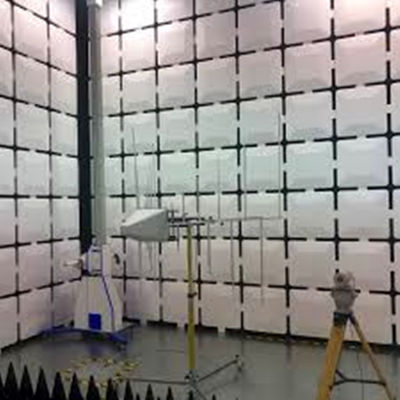

jusqu'à 40 GHz, chambre d'essai EMC haute performance
Sur demande, les salles protégées par les RF peuvent être revêtues de murs en plâtre et d'un plafond suspendu.Le plancher de la salle de bouclier peut être construit en bois avec un revêtement en vinyle à la porte du seuilDans une salle de contrôle ou un centre de données, le plancher peut être construit comme un plancher informatique surélevé pour faciliter le routage des câbles.Le plancher d'ordinateur surélevé est construit avec des carreaux de plancher antistatiques standard sur des piédestaux réglables afin de résister à une charge moyenne minimale du plancher de 500 kg/m2Un système de sol informatique surélevé assure une entrée en douceur et sans seuil dans la salle de commande ou de l'amplificateur lorsque la chambre est construite à l'intérieur d'une fosse au sol.
Quand une pièce protégée est nécessaire?
· Si votre laboratoire est situé à proximité d'un émetteur à large spectre (c.-à-d. d'un équipement qui transmet plusieurs fréquences inférieures à 400 Hz), d'une tour de radio, d'un émetteur de téléphone portable ou d'un autre générateur de champ de grande taille,Alors vous devriez envisager une pièce blindée.
· Si votre recherche se situe dans la bande gamma et que vous ne souhaitez pas utiliser un filtre à encoches de 60/50 Hz pour éliminer le bruit de l'alimentation électrique, vous pourriez envisager une pièce blindée.Nous vous recommandons de suivre les étapes ci-dessus pour réduire au minimum le bruit de l'alimentationSi ce n'est pas suffisant pour vos besoins, alors une pièce protégée peut vous aider.
| Caractéristiques du produit | ||||
| Les panneaux de blindage sont constitués de plaques d'acier moulées laminées à froid.qui empêche les plaques de se déformer et assure le nivellement des plaques d'acier. | ||||
| La construction du cadre auto-supporté est faite de matériaux de section. | ||||
| La porte de blindage est facultative: porte électromotive standard (alternative électromotive / manuelle), porte de blindage entièrement automatique (activée par la lumière avec mot de passe) porte coulissante.La décoration en acier inoxydable est sur la surface de la porteLa dimension standard de la porte est:0.85×2 ((m) | ||||
| Porte coulissante suspendue à grande échelle, porte coulissante électromotive, porte coulissante électromotive, porte coulissante à gaz, porte tournante avec voie. | ||||
| Les fenêtres ventilées sont conçues dans le type d'onde-guide cellulaire avec dimension: 300 × 300 mm. | ||||
| Le filtre d'alimentation est en état de haute performance et de faible fuite. | ||||
| Le téléphone, la climatisation, les dispositifs de lutte contre les incendies, les fibres optiques et les câbles CAT5 peuvent être équipés sur mesure. | ||||
| La décoration sera organisée dans la salle de blindage selon les exigences de la salle d'équipement standard. | ||||
| Propriétés de blindage (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Vague plane | 50 à 103 MHz | 120 dB | ||
| 1 à 10 GHz | 110 dB | ||
| 10 à 20 GHz | 100 dB | |||
| 20 à 40 GHz | 80 dB | |||
| Portée de l'application | ||||
| Évaluation EMC | ||||
| Titres 1 et 2 | Module Type de panneau, plaque d'acier galvanisé de 2 mm/3 mm | |||
| Titres 2 | Porte de blindage RF, taille d'ouverture: 1000*2000 mm Ou dimension personnalisée | |||
| Titres 3 et 4 | Filtres de puissance Le nombre d'épreuves est déterminé en fonction de l'échantillon. Ou paramètre personnalisé | |||
| Titres 4 et 5 | Panneaux de ventilation à honeycomb Pour les appareils à commande numérique Pour les appareils à commande numérique Ou dimension personnalisée | |||
| Titres 5 et 6 | Panneau RF 300*200mm,y compris le guide d'onde Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ou dimension personnalisée | |||
| Titres 6 et 6 | Plancher Plancher antistatique ou plancher stratifié Ou des matériaux sur mesure | |||
| Les postes 7 | Absorbeur RF en mousse Carreaux de ferrite Absorbeur de puissance élevée | |||
| Titres 8 et 9 | Béryllium cuivre Doigts | |||
| Titres 9 | Guide d'onde en acier | |||
| Titres 10 | Équipement de protection contre les EMI | |||
| Propriétés de blindage de la chambre anéchoïque RF (dB) | ||
| 14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Vague plane | 50 à 103 MHz | 120 dB |
| 1 à 10 GHz | 110 dB |
| 10 à 20 GHz | 100 dB | |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
