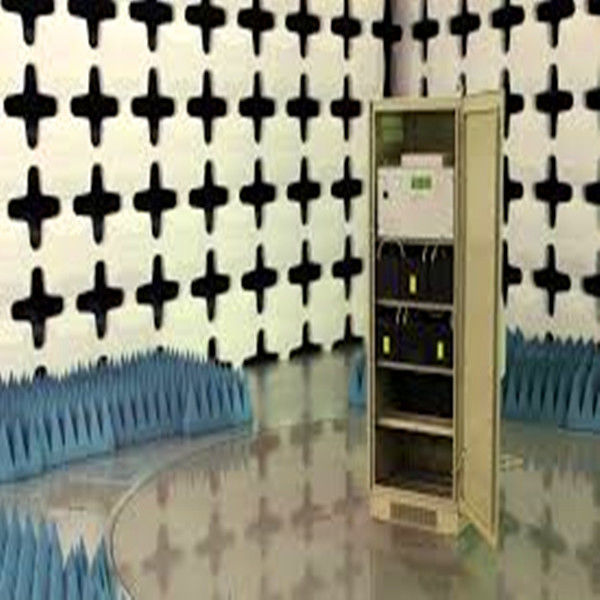

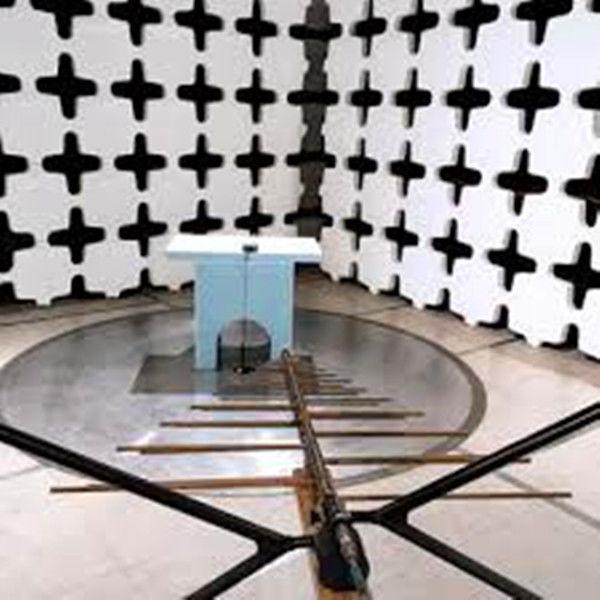

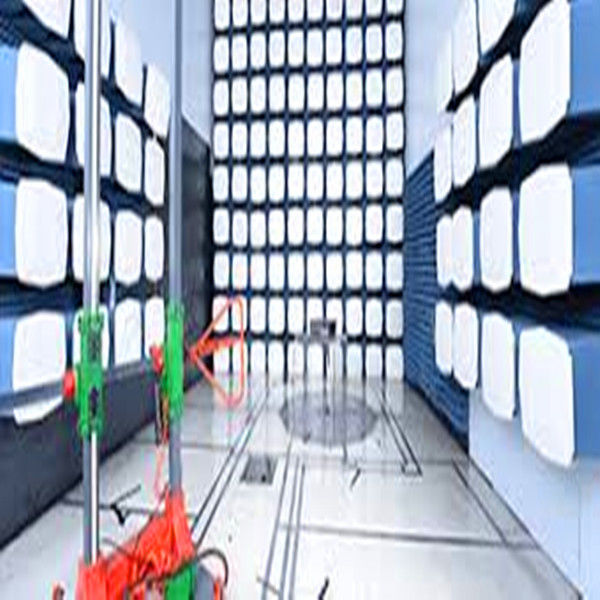

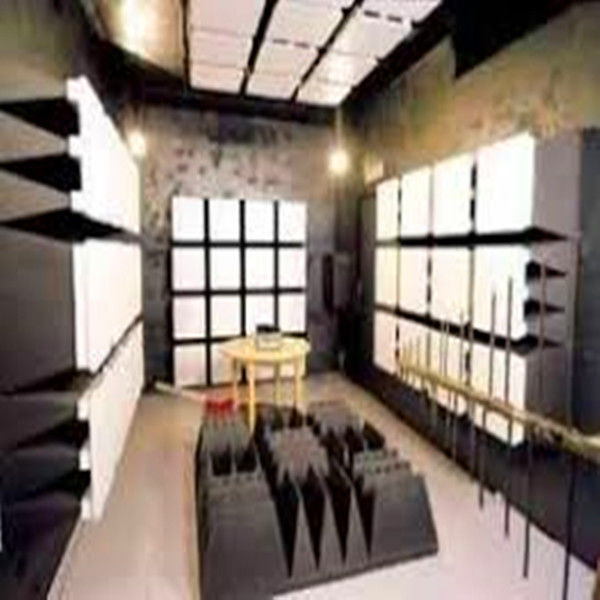

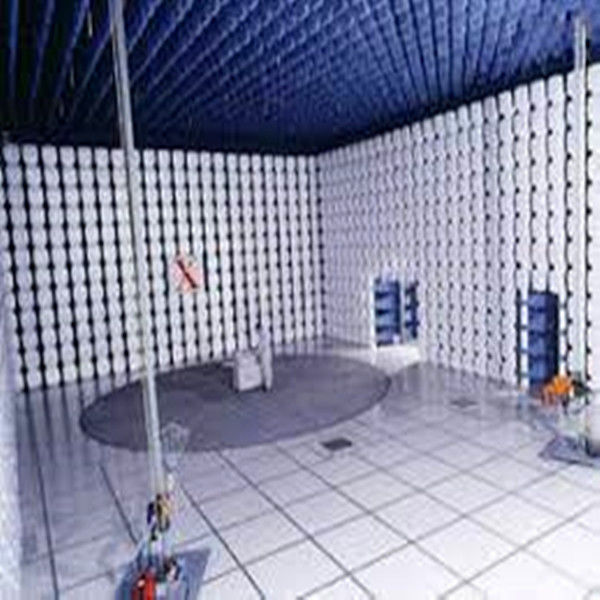

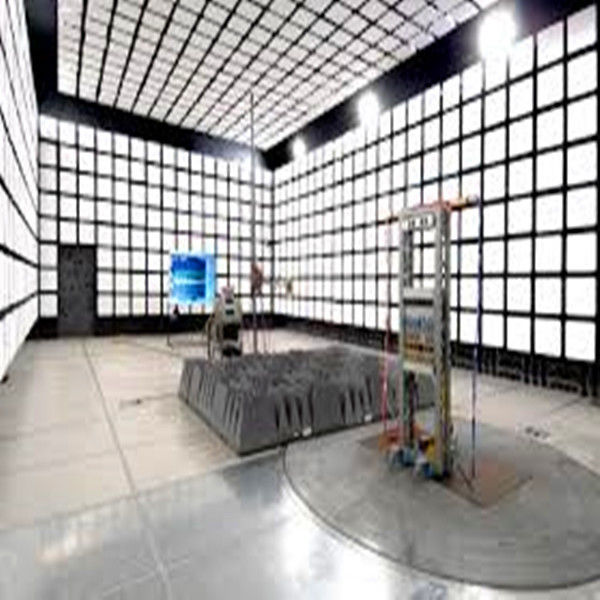

Chambre anéchoïque à micro-ondes 14 KHz à 40 GHz 100 dB pour la sécurité des données
-
Mettre en évidence
Chambre sourde de micro-onde
,Chambre entièrement sourde
,Chambre entièrement sourde
-
Le typeFiltre RC
-
Fonction de transfertPassage bas
-
Type de colisMonture de surface
-
Fréquence nominale du centre50 Hz
-
largeur de bande 3db10M
-
perte d'insertion100 dB
-
Impédance d'entrée50oHm
-
Attenuation de la bande d'arrêt100 dB
-
ÉnergiePhase unique, phase trois ou Dc
-
Utilisationtest CEM
-
Taille de piècePersonnalisé
-
Taille de la portePersonnalisé
-
PanneauPanneau en acier de 2 mm/3 mm
-
Atténuation14KHz-40GHz >=100dB
-
Emballageboîtier en bois
-
Délai de livraison2 à 3 semaines pour les tests EMC Blindage électromagnétique Salle RF
-
PortShanghai
-
Nom de marquehaozhuo
-
CertificationCE RoHS
-
Numéro de modèleH
-
Quantité de commande min>=1 place
-
Prix$10,000.00
-
Détails d'emballageCas en bois
-
Capacité d'approvisionnement1 ensemble/ensembles par Mois
Chambre anéchoïque à micro-ondes 14 KHz à 40 GHz 100 dB pour la sécurité des données
14KHz-40GHz plus de 100dB pour la sécurité des données/voix dans les chambres anéchoïques EMI
Quand une pièce protégée est nécessaire?
· Si votre laboratoire est situé à proximité d'un émetteur à large spectre (c'est-à-dire d'un équipement qui transmet plusieurs fréquences inférieures à 400 Hz), d'une tour de radio, d'un émetteur de téléphone portable ou d'un autre générateur de champ de grande taille,Alors vous devriez envisager une pièce blindée.
· Si votre recherche se situe dans la bande gamma et que vous ne souhaitez pas utiliser un filtre à encoches de 60/50 Hz pour éliminer le bruit de l'alimentation électrique, vous pourriez envisager une pièce blindée.Nous vous recommandons de suivre les étapes ci-dessus pour réduire au minimum le bruit de l'alimentationSi ce n'est pas suffisant pour vos besoins, alors une pièce protégée peut vous aider.
|
Caractéristiques du produit |
||||
|
Les panneaux de blindage sont constitués de plaques d'acier moulées laminées à froid.qui empêche les plaques de se déformer et assure le nivellement des plaques d'acier. |
||||
|
La construction du cadre auto-supporté est faite de matériaux de section. |
||||
|
La porte de blindage est facultative: porte électromotive standard (alternative électromotive / manuelle), porte de blindage entièrement automatique (activée par la lumière avec mot de passe) porte coulissante.La décoration en acier inoxydable est sur la surface de la porteLa dimension standard de la porte est:0.85×2 ((m) |
||||
|
Porte coulissante suspendue à grande échelle, porte coulissante électromotive, porte coulissante électromotive, porte coulissante à gaz, porte tournante avec voie. |
||||
|
Les fenêtres ventilées sont conçues dans le type d'onde-guide cellulaire avec dimension: 300 × 300 mm. |
||||
|
Le filtre d'alimentation est en état de haute performance et de faible fuite. |
||||
|
Le téléphone, la climatisation, les dispositifs de lutte contre les incendies, les fibres optiques et les câbles CAT5 peuvent être équipés sur mesure. |
||||
|
La décoration sera organisée dans la salle de blindage selon les exigences de la salle d'équipement standard. |
||||
|
Propriétés de blindage (dB) |
||||
|
Le champ magnétique |
14 kHz |
85 dB |
||
|
100 kHz |
100 dB |
|||
|
200 kHz |
110 dB |
|||
|
Vague plane |
50 à 103 MHz |
120 dB |
||
|
Micro-outils |
1 à 10 GHz |
110 dB |
||
|
10 à 20 GHz |
100 dB |
|||
|
20 à 40 GHz |
80 dB |
|||
|
Portée de l'application |
||||
|
Évaluation EMC |
||||
|
Titres 1 et 2 |
Module Type de panneau, plaque d'acier galvanisé de 2 mm/3 mm |
|
||
|
Titres 2 |
Porte de blindage RF, taille d'ouverture: 1000*2000 mm |
|
||
|
Titres 3 et 4 |
Filtres de puissance |
|
||
|
Titres 4 et 5 |
Panneaux de ventilation à honeycomb |
|
||
|
Titres 5 et 6 |
Panneau RF |
|
||
|
Titres 6 et 6 |
Plancher |
|
||
|
Les postes 7 |
Absorbeur RF en mousse |
|
||
|
Titres 8 et 9 |
Béryllium cuivre Doigts |
|
||
|
Titres 9 |
Guide d'onde en acier |
|
||
|
Titres 10 |
Équipement de protection contre les EMI |
|
||
| Propriétés de blindage de la chambre anéchoïque RF (dB) | ||
|
Le champ magnétique |
14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Vague plane | 50 à 103 MHz | 120 dB |
|
Micro-outils |
1 à 10 GHz | 110 dB |
| 10 à 20 GHz |
100 dB |
|
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
