EMI RFI filtre à air de ventilation à écran pour écran MRI
Les conduits d'aération sont utilisés pour protéger les ouvertures pour la ventilation ou le contact acoustique/visuel.ou vous pouvez utiliser notre gamme standard de stock.

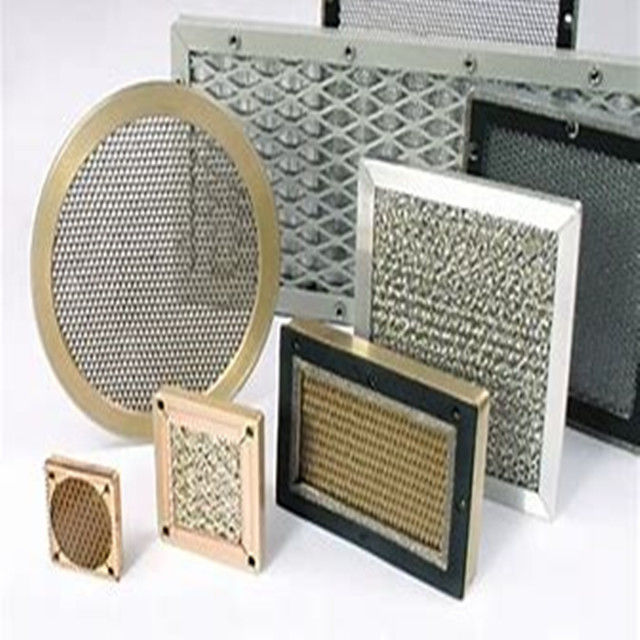

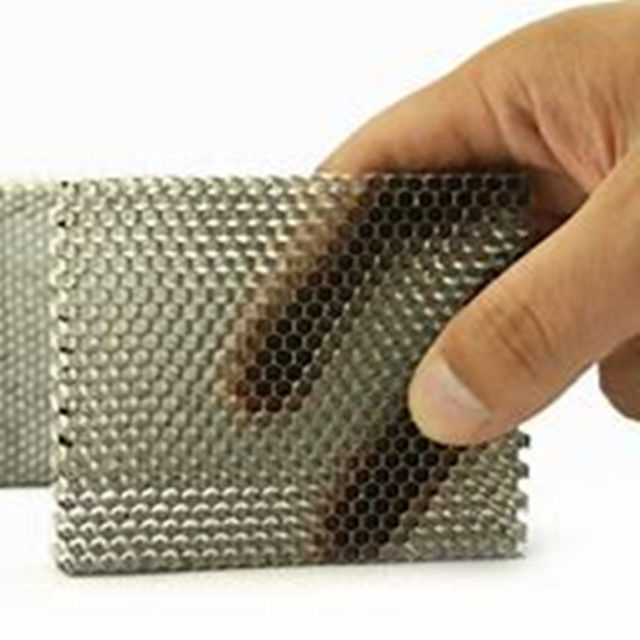

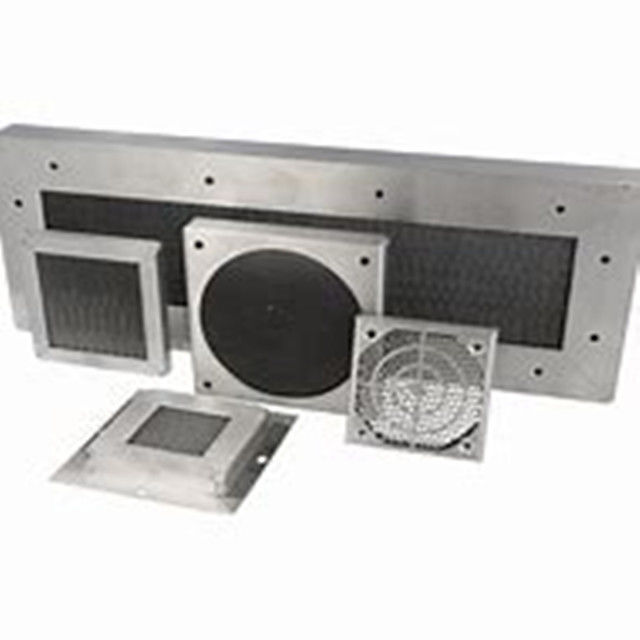

Nous pouvons fournir des conduits d'aération Honeycomb avec des cadres, pré-percés avec des fixations, ou avec des trous de fil perforés par débit.Le matériau standard est l'aluminium, qui peut être revêtu d'une finition nickel (ou de toute autre finition de votre choix).

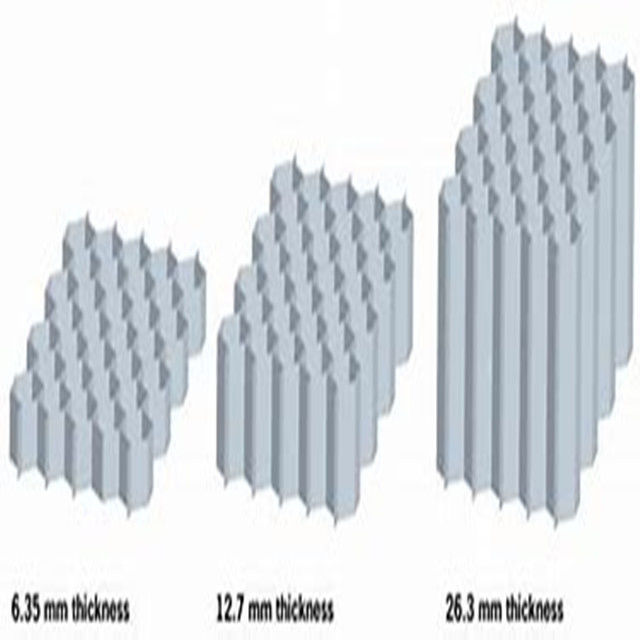

Si des niveaux élevés de blindage sont requis, il est recommandé d'utiliser des nids de miel à cellules croisées, constitués de plusieurs sections de 6,35 mm, 12,7 mm ou 26 mm.Des panaches de 3 mm d'épaisseur dans un cadre uniqueLes performances de blindage s'amélioreront à mesure que le débit d'air diminuera, mais pas éliminé.

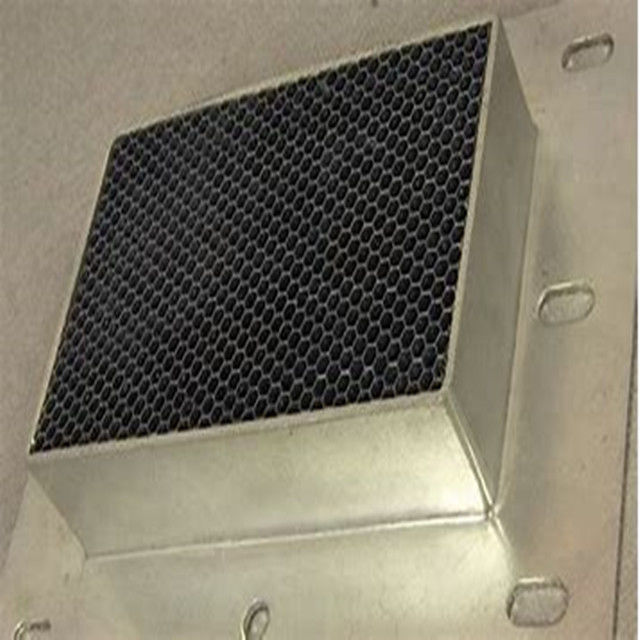

Caractéristiques de la fenêtre d'aération du nid d'abeille pour la salle d'écranage
1- Fournir une attenuation RF maximale tout en permettant un débit d'air optimal.
2- Disponible selon les besoins individuels
3- Les fenêtres à guides d'ondes de soudure utilisent un revêtement d'étain importé pour le moulage par pressage, afin d'assurer la qualité pendant le processus de transport et d'assemblage et de garantir l'effet de blindage.
4- Produire diverses spécifications personnalisées pour un usage civil ou militaire
Dimension standard pour la fenêtre d'aération de nid d'abeille pour la salle de blindage
Matériaux de nid de miel |
A) acier B) cuivre C) acier inoxydable D) Aluminium |
Taille du nid |
(A) 300*300 mm (B) 300*600 mm (C) 450*450 mm (D) 600*600 mm (E) 600*900 mm |
Épaisseur du nid d'abeille |
A) 12,5 mm (B) 19 mm (C) 25 mm (D) 50 mm |
La taille du trou |
A) 3,2 mm (B) 4,0 mm (C) 4,8 mm |
Type de cadre |
(A) Avec cadre (B) Sans cadre |
Performances de blindage pour fenêtre d'aération de nid d'abeille pour salle de blindage
Le champ magnétique |
14KHz≥75dB 150 KHz≥100 dB |
Champ électrique |
200KHz à 50MHz≥ 110 dB |
Une vague plate |
50 MHz à 1 GHz≥ 110 dB |
Micro-ondes |
1GHz à 10GHz≥ 100 dB |
