Pièce de chambre d'essai d'armature de rf d'EMC

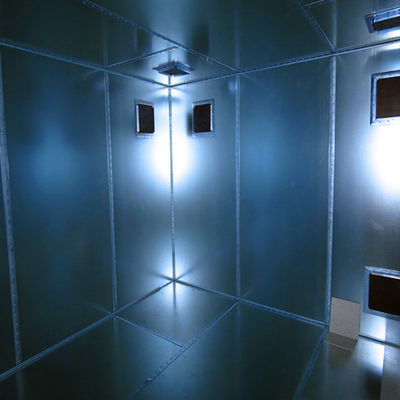

Des salles protégées modulaires ou les cages modulaires de Faraday sont construites utilisant préfabriqué, les panneaux épais et galvanisés de 2mm de tôle d'acier qui tiennent compte des options presque illimitées de taille et de configuration, et fournissent la représentation de armature maximum et la résistance à la corrosion. Les panneaux sont reliés utilisant des boulons, et électriquement la garniture conductrice de maille est placée entre chaque joint.
Quand une salle protégée est nécessaire ?
· Si votre laboratoire est près d'un large émetteur de spectre (c.-à-d. équipement qui transmet des fréquences multiples sous 400Hz), la tour hertzienne, émetteur de téléphone portable ou d'autres grands générateurs de champ, alors vous devriez considérer une salle protégée.
· Si votre recherche est dans la bande gamma et vous ne voulez pas utiliser un filtre à encoche 60/50Hz pour enlever le bruit d'alimentation secteur, vous pourriez considérer une salle protégée. Nous recommandons de prendre les mesures ci-dessus à d'abord pour réduire au minimum le bruit d'alimentation secteur. Si ce n'est pas suffisant pour vos besoins, alors une salle protégée peut aider.
| Caractéristiques du produit | ||||
| Protégeant des panneaux sont faits de plaques d'acier laminées à froid moulées. Elles sont jointes de la manière et soudées avec la protection de CO2, qui peut retenir les plats de la déformation et assurer la mise à niveau des plaques d'acier. | ||||
| La construction autoportée de cadre est faite de matériaux de section. | ||||
| L'armature de la porte est facultative : alternative (électromotrice/manuelle) de porte électromotrice standard, porte coulissante de armature complètement automatique de porte (lumière-activée avec le mot de passe). La décoration d'acier inoxydable de Subshining est sur la surface de la porte. La dimension standard de la porte est : 0.85×2 (m). | ||||
| Protéger-porte coulissante accrochante à grande échelle, porte coulissante électromotrice d'aplanissement, porte coulissante électromotrice de moulin à paroles, porte tournée avec la voie. | ||||
| La fenêtre aérée est conçue dans le type cellulaire de guide d'ondes avec la dimension : 300×300 (millimètre). | ||||
| Le filtre de puissance est en état de performant et de la bas-fuite. | ||||
| Le téléphone, la climatisation, les dispositifs de feu-combat, la fibre optique et les câbles CAT5 peuvent être équipés adaptés aux besoins du client. | ||||
| La décoration sera arrangée dans la salle de armature selon des conditions standard de pièce d'équipement. | ||||
| Protégeant les propriétés (DB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Onde plane | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Champ d'application | ||||
| EMC tesing | ||||
| Points 1 | Type de panneau de module, plaque d'acier galvanisée par 2mm/3mm | |||
| Points 2 | Porte d'armature de rf, taille ouverte : 1000*2000mm Ou a adapté la dimension aux besoins du client | |||
| Points 3 | Filtres de puissance 16A/ 32A/50A/63A Ou a adapté le paramètre aux besoins du client | |||
| Points 4 | Panneaux de ventilation de nid d'abeilles 300x300x25mm 300x600x25mm Ou a adapté la dimension aux besoins du client | |||
| Points 5 | Panneau de rf 300*200mm, y compris le guide d'ondes Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Ou a adapté la dimension aux besoins du client | |||
| Points 6 | Plancher Plancher antistatique ou plancher en stratifié Ou a adapté des matériaux aux besoins du client | |||
| Points 7 | Amortisseur de la mousse rf Tuile de ferrite Amortisseur de puissance élevée | |||
| Points 8 | Doigts d'en cuivre de béryllium | |||
| Points 9 | Guide d'ondes en acier | |||
| Points 10 | EMI Shielding Gasket | |||
| Chambre sourde de rf protégeant les propriétés (DB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Onde plane | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
