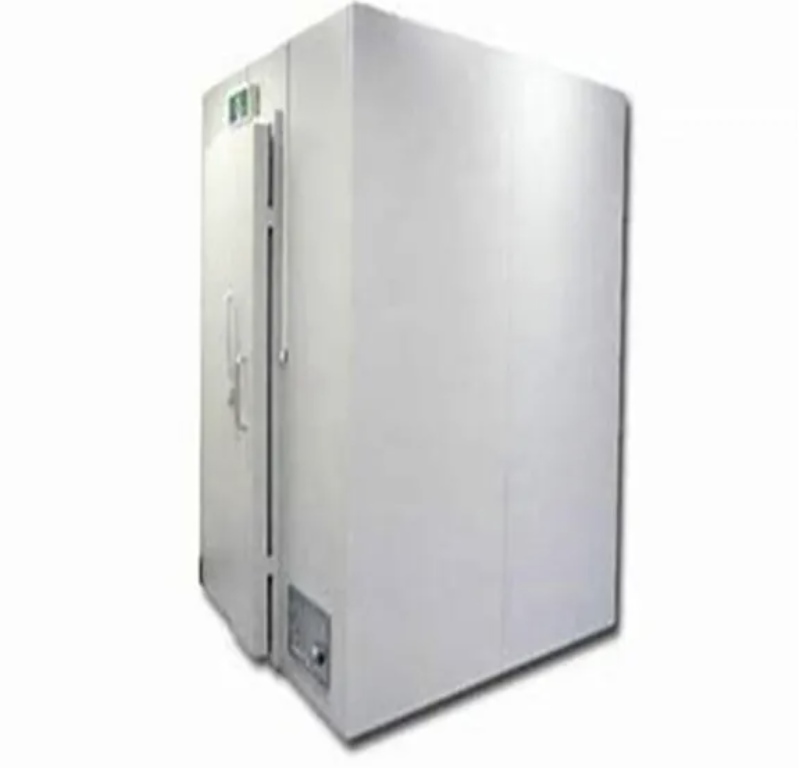

Chambre de test anéchoïque protégée par RF des véhicules à moteur EMC CISPR 25 avec filtres de ligne électrique

Cette chambre anéchoïque à écran RF spécialisée est conçue pour les essais EMC de composants automobiles conformément à CISPR 25, ISO 11452 et aux principales normes des fabricants automobiles.Il fournit l'environnement électromagnétique contrôlé requis pour les émissions irradiées et les essais d'immunité des composants électroniques du véhicule.

• CISPR 25 - Véhicules, bateaux et moteurs à combustion interne - Caractéristiques des perturbations radioélectriques
• ISO 11452 - Véhicules routiers - Méthodes d'essai des composants pour les perturbations électriques
• ISO 7637 - Troubles électriques de la conduction et de l'accouplement
• Compatible avec Ford, GM, Toyota, VW et autres plans d'essais spécifiques aux équipementiers

• Panneaux de protection modulaires en acier galvanisé de 2 mm avec construction à boulons
• revêtement anechoïque complet avec absorbeur hybride (carreaux de ferrite + pyramide en mousse)
• Banque d'essai de composants du véhicule avec système de positionnement automatisé
• Simulateur de charge pour charges électriques automobiles (12V/24V/48V)
• Intégration du réseau artificiel (AN) et du réseau de stabilisation de l'impédance de ligne (LISN)
• Filtres intégrés de lignes électriques avec capacité CC pour la simulation de batteries automobiles
• Surveillance de la température par fibre optique pour le DUT

• Système d'essai d'injection de courant en vrac (BCI)
• Générateur d'impulsions transitoires pour l'ISO 7637
• Simulateur de décharge électrostatique (ESD)
• Kit d'antenne à immunité rayonnante (biconical, log-périodique, corne)
• Intégration de l'analyseur de spectre et du récepteur EMI
• Logiciel de surveillance et d'automatisation à distance

Une solution complète clé en main comprenant la conception de la chambre, l'optimisation de la disposition de l'absorbeur, l'intégration de l'instrumentation et les tests de validation sur place.Contactez-nous pour la configuration et le devis de la chambre EMC automobile.
